اگر شماره فنی کوپلینگ پاک شده باشد، چگونه مدل مناسب را پیدا کنیم؟
توقف خط تولید به دلیل خرابی قطعهای که پلاک یا شماره فنی آن کاملا پاک شده، چالش بزرگی است؛ بهویژه زمانی که قطعه دمونتاژ شده روی میز شماست و بهعلت عدم یافتن نمونه دقیق آن در بازار، مجبورید به سراغ یک مدل جایگزین کوپلینگ بروید.
در این موقعیت حساس، تکیه بر حدس و گمان یا خرید چشمی بزرگترین اشتباه ممکن است، چرا که دو قطعه با ظاهر کاملا یکسان میتوانند ظرفیتهای گشتاور کاملا متفاوتی داشته باشند. از آنجا که فرآیند شناسایی مدل کوپلینگ یک اقدام کاملا فنی و مهندسی است، شما میتوانید تنها با اندازهگیری چند پارامتر ابعادی ساده و استخراج مشخصات موتور، فرآیند خرید کوپلینگ مشابه و استاندارد را بدون نیاز به هیچ کد فنی پیش ببرید و تجهیزات خود را با اطمینان کامل دوباره راهاندازی کنید.
آیا میتوان کوپلینگ را بدون شماره فنی شناسایی کرد؟
بدون شک فرآیند تشخیص نوع کوپلینگ حتی در صورت مفقود شدن پلاک قطعه نیز کاملا امکانپذیر است. در واقع شما میتوانید با بررسی دقیق هندسه، نوع اتصال، جنس و دیتای عملکردی دستگاه، بهراحتی مشخصات فنی موردنیاز را استخراج کنید.
با این حال، تکیه بر شباهت ظاهری بهتنهایی بزرگترین ریسک در شناسایی مدل کوپلینگ است؛ چرا که متریال ساخت دو قطعه همشکل، میتوانند تفاوتهای بنیادی با یکدیگر داشته باشند. به همین دلیل، استفاده از یک راهنمای انتخاب کوپلینگ مناسب به شما کمک میکند تا به جای حدس و گمانهای کارگاهی، بر اساس معیارهای دقیق مهندسی، بهترین گزینه را برای خط تولید خود پیدا کنید.
برای شناسایی کوپلینگ چه اطلاعاتی لازم است؟
وقتی کد فنی کوپلینگ در دسترس نیست، فرآیند جایگزینی قطعه شبیه به حل یک پازل مهندسی است. برای پیدا کردن مدل کوپلینگ مناسب، باید ابعاد هندسی قطعه شامل قطر خارجی، طول کلی، طول توپیها، ابعاد خار، فاصله بین دو شفت و قطر شفت اول و دوم را با کولیس اندازه بگیرید.
همچنین بررسی نوع واسط (لاستیکی یا فلزی)، برند احتمالی، توان و دور موتور به همراه نوع دستگاه برای تعیین گشتاور حیاتی است. در نهایت، گرفتن عکس از روبهرو و کنار قطعه، فرآیند شناسایی مدل کوپلینگ بدون پلاک را برای کارشناسان فنی قطعی میکند.
| اطلاعات موردنیاز | دلیل اهمیت |
| قطر شفت | تعیین سایز سوراخ توپی |
| قطر خارجی | محدود کردن مدلهای مشابه |
| توان و دور موتور | بررسی گشتاور موردنیاز |
| نوع دستگاه | تشخیص شرایط بار |
| عکس قطعه | بررسی شکل و ساختار کوپلینگ |
چگونه از روی ظاهر، نوع کوپلینگ را تشخیص دهیم؟
اگر هیچ دیتایی روی پلاک قطعه باقی نمانده، هندسه بدنه و مکانیزم میانی آن، اولین کلید شما برای تشخیص نوع کوپلینگ است. برای اینکه تصویر ذهنی بهتری از ساختار فنی این قطعات داشته باشید، میتوانید مشخصات ظاهری قطعه دمونتاژ شده خود را با لیست محصولات در صفحه مشاهده انواع کوپلینگ صنعتی تطبیق دهید. نشانههای بصری زیر به شما در پیدا کردن مدل کوپلینگ مدنظرتان کمک میکنند.

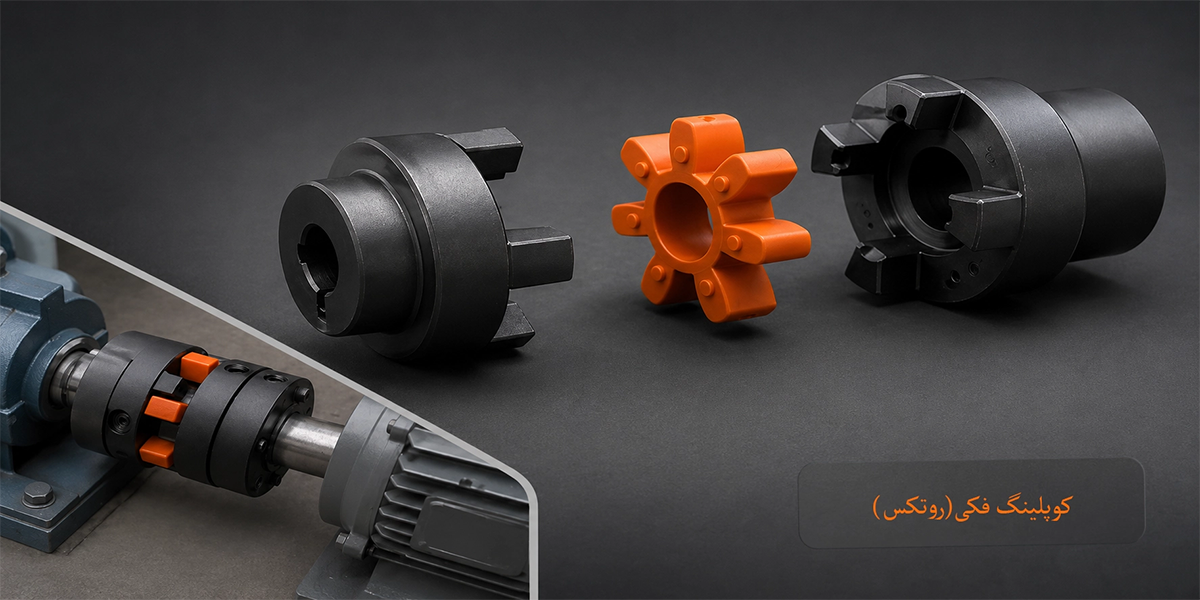

کوپلینگ فکی (روتکس)
مشخصترین ویژگی این مدل، وجود دندانههای برجسته ملقب به فک روی دو هاب کوپلینگ است. این فکها به صورت ضربدری درون یک رابط ستارهای لاستیکی یا پلیاورتانی (اسپایدر) چفت میشوند و ارتعاشات سیستم را خنثی میکنند.

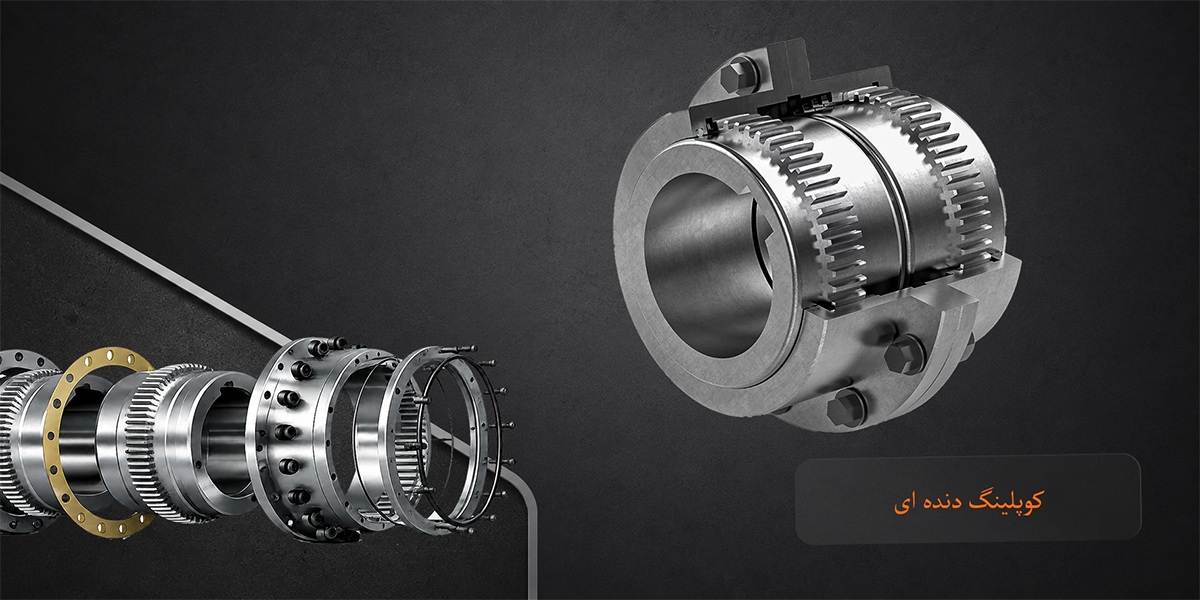

کوپلینگ دندهای
این قطعه از هابی با دندههای خارجی خورشیدی و یک غلاف یا کاور متصلکننده با دندههای داخلی تشکیل شده است. ساختار تمامفلزی و ماشینکاری دقیق دندهها، نشاندهنده توانایی آن در انتقال گشتاورهای بسیار سنگین است.

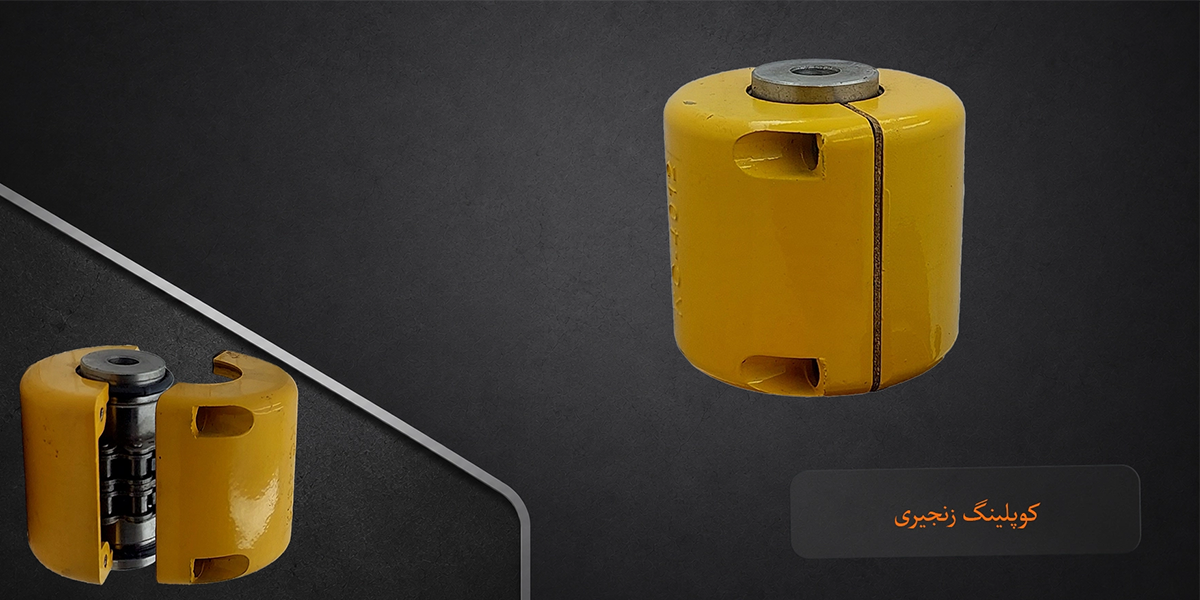

کوپلینگ زنجیری
ساختار بصری این مدل شامل دو چرخدنده (اسپراکت) همراستا است که در فاصله اندکی از هم روی شفتها نصب میشوند. اتصال و انتقال نیرو میان این دو چرخدنده، توسط یک زنجیر دو ردیفه (دوبل) استاندارد صنعتی انجام میگیرد.
کوپلینگ فنری
این قطعه دارای دو توپی با شیارهای موازی و مواج روی محیط خارجی خود است. یک نوار فنری مارپیچ و انعطافپذیر (Grid) درون این شیارها مینشیند و معمولا یک پوسته دو تکه فلزی برای تزریق گریس روی آن قرار میگیرد.

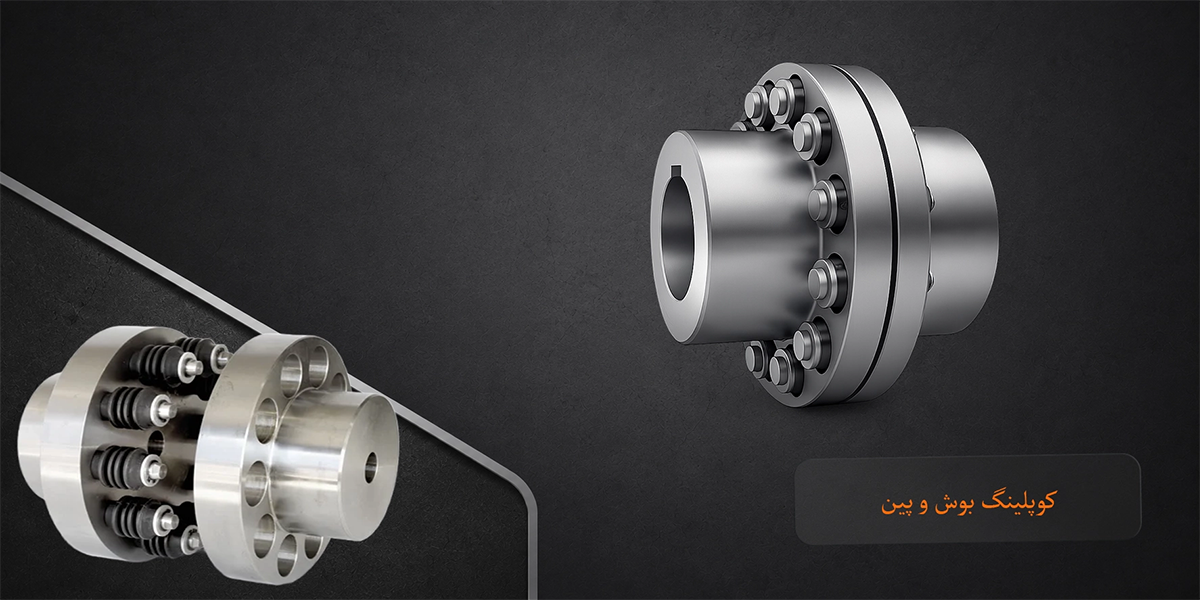

کوپلینگ پین و بوش
ظاهر این مدل شبیه به دو دیسک یا فلنج ضخیم چدنی است که روبهروی هم قرار دارند. اتصال این دو صفحه نه با پیچ ساده، بلکه از طریق پینهای فولادی مجهز به ضربهگیرهای استوانهای لاستیکی (بوش) انجام میشود.
کوپلینگ لاستیکی (تایری)
در این نوع، یک المان لاستیکی بزرگ، ضخیم و بسیار منعطف شبیه به تایر خودرو، واسط اصلی اتصال میان دو توپی فلزی است. این بدنه لاستیکی به راحتی با چشم قابل تشخیص است و بالاترین میزان جذب ناهمراستایی را دارد.

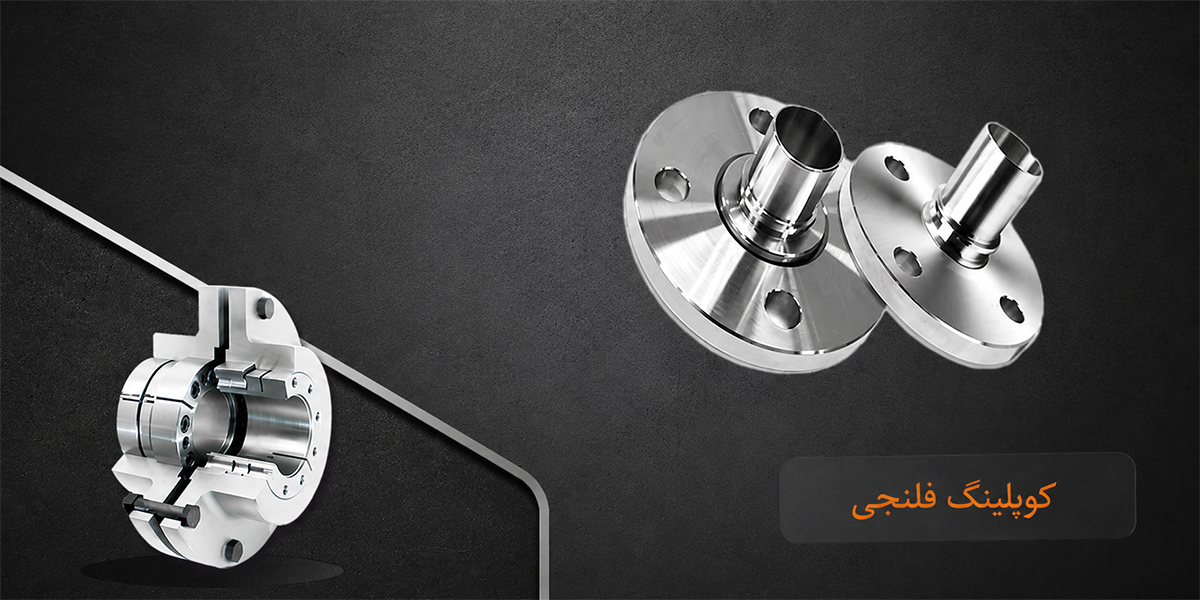

کوپلینگ فلنجی
این مدل سادهترین ساختار را میان کوپلینگهای صلب دارد و شامل دو دیسک چدنی یا فولادی ماشینکاری شده است. این دو صفحه بدون هیچگونه واسط انعطافپذیر یا لاستیکی، مستقیما و به صورت کاملا صلب با پیچ و مهره به یکدیگر متصل میشوند.

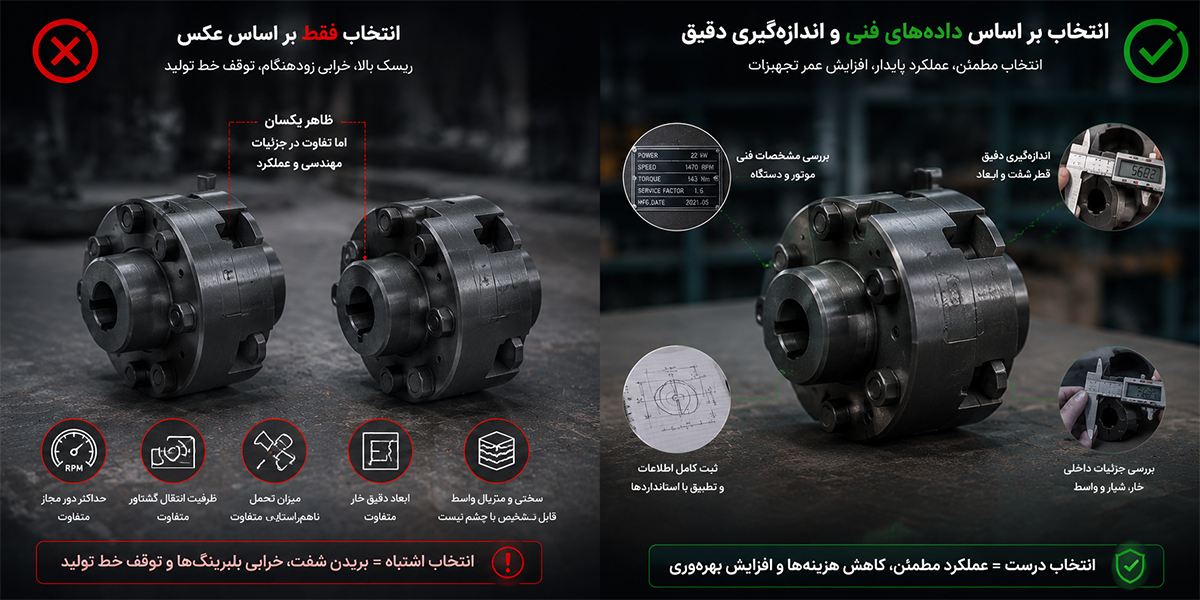

چرا نباید فقط بر اساس عکس، مدل جایگزین انتخاب کرد؟
خرید قطعه جدید صرفا با اتکا به تصاویر، ریسک بزرگی در تجهیزات صنعتی است؛ زیرا دو قطعه با ظاهر کاملا همشکل، میتوانند در جزئیات مهندسی تفاوتهای بنیادی داشته باشند. فاکتورهای حیاتی مانند ظرفیت انتقال گشتاور، حداکثر دور مجاز (RPM)، میزان تحمل ناهمراستایی، ابعاد دقیق خار و حتی میزان سختی و متریال واسط انعطافپذیر با چشم قابل ارزیابی نیستند.
به همین دلیل، برای شناسایی مدل کوپلینگ به صورت اصولی، دیتای تصویری حتما باید در کنار اندازهگیری ابعاد داخلی قرار گیرد. در غیر این صورت، انتخاب یک مدل جایگزین کوپلینگ نامناسب که ضریب سرویس دستگاه را پوشش ندهد، در همان ساعتهای اولیه راهاندازی باعث بریدن شفت یا خرابی بلبرینگها میشود
اگر برند قبلی موجود نباشد چه کنیم؟
عدم دسترسی به برندهای خارجی یا قدیمی یک چالش رایج است، اما فرآیند خرید کوپلینگ مشابه از یک برند معتبر دیگر، راهکار استاندارد مهندسی برای این مشکل است. برای انتخاب قطعه معادل، مشخصات فنی نظیر ظرفیت گشتاور نامی، سرعت مجاز، قطر شفت، ابعاد دقیق نصب، نوع بار سیستم و میزان تحمل ناهمراستایی در برند جدید باید کاملا برابر یا قویتر از مدل قبلی باشد.
چکلیست ارسال اطلاعات برای شناسایی کوپلینگ
برای اینکه کارشناسان فنی بتوانند در سریعترین زمان ممکن نسبت به تشخیص نوع کوپلینگ و معرفی قطعه جایگزین اقدام کنند، بهتر است پیش از ثبت درخواست، اطلاعات فنی زیر را آماده کنید. ارسال کامل این چکلیست، فرآیند شناسایی مدل کوپلینگ بدون شماره فنی را دقیق و بیخطا میکند.
- تصاویر قطع:: عکس واضح و باکیفیت از زاویه روبهرو و کنار کوپلینگ.
- عکس واسط داخلی: تصویر دقیق از وضعیت و شکل رابط انعطافپذیر (لاستیکی یا فلزی).
- قطر هر دو شفت: اندازهگیری دقیق شفتهای ورودی و خروجی با کولیس.
- قطر خارجی و طول کلی: ثبت حداکثر پهنای بدنه و طول کامل قطعه دمونتاژ شده.
- ابعاد خار: مشخص کردن عرض و عمق محل خار روی توپی.
- مشخصات موتور: توان نامی (کیلووات/اسب بخار) و دور موتور (RPM) درجشده روی پلاک.
- نوع دستگاه و شرایط کاری: نام تجهیز (پمپ، گیربکس و…) و میزان دما یا رطوبت محیط کارکرد.
جمعبندی
نبود شماره فنی یا پاک شدن پلاک تجهیزات صنعتی، هرگز به معنی غیرممکن بودن جایگزینی آنها نیست. با این حال، برای جلوگیری از توقف طولانیمدت خط تولید و خسارتهای مالی، نباید به حدس و گمانهای ظاهری اتکا کرد.
فرآیند شناسایی مدل کوپلینگ یک اقدام مهندسی معکوس ساده اما دقیق است که موفقیت آن به بررسی همزمان سه فاکتور کلیدی یعنی تصاویر واضح، ابعاد هندسی دقیق (مانند قطر شفت و قطر خارجی) و مشخصات عملکردی دستگاه (توان و دور موتور) بستگی دارد.
برای پیشبرد اصولی این فرآیند، آشنایی با انواع کوپلینگ و درک تفاوتهای ساختاری آنها به شما کمک میکند تا انتخابی ایمن، بدون لرزش و متناسب با نیاز سیستم خود داشته باشید.
اگر شماره فنی یا برند کوپلینگ شما مشخص نیست، اصلا نگران نباشید! کافی است عکس واضح قطعه، قطر شفتها و مشخصات عملکردی دستگاه خود را برای کارشناسان رابطه صنعت ارسال کنید تا مدل مناسب یا معادل دقیق آن به سرعت بررسی و به شما معرفی شود.
