چگونه کوپلینگ مناسب الکتروموتور، پمپ و گیربکس را انتخاب کنیم؟

بسیاری از تکنسین‌ها و مدیران خرید تصور می‌کنند برای خرید کوپلینگ، دانستن قطر شفت و توان موتور کفایت می‌کند؛ اما این یک میانبر پرهزینه به سمت خرابی تجهیزات است! کوپلینگ‌ها صرفا دو شفت را به هم وصل نمی‌کنند، بلکه وظیفه فیلتر کردن تنش‌ها، ضربات ناگهانی و ارتعاشات سیستم را بر عهده دارند.

الکتروموتور، پمپ و گیربکس هرکدام رفتار دینامیکی، گشتاور و شرایط محیطی کاملا متفاوتی دارند. بنابراین، انتخاب کوپلینگ مناسب الکتروموتور، پمپ و گیربکس بدون در نظر گرفتن نوع تجهیز و رفتار مکانیکی آن، قطعا به شکست زودهنگام کوپلینگ منجر می‌شود.

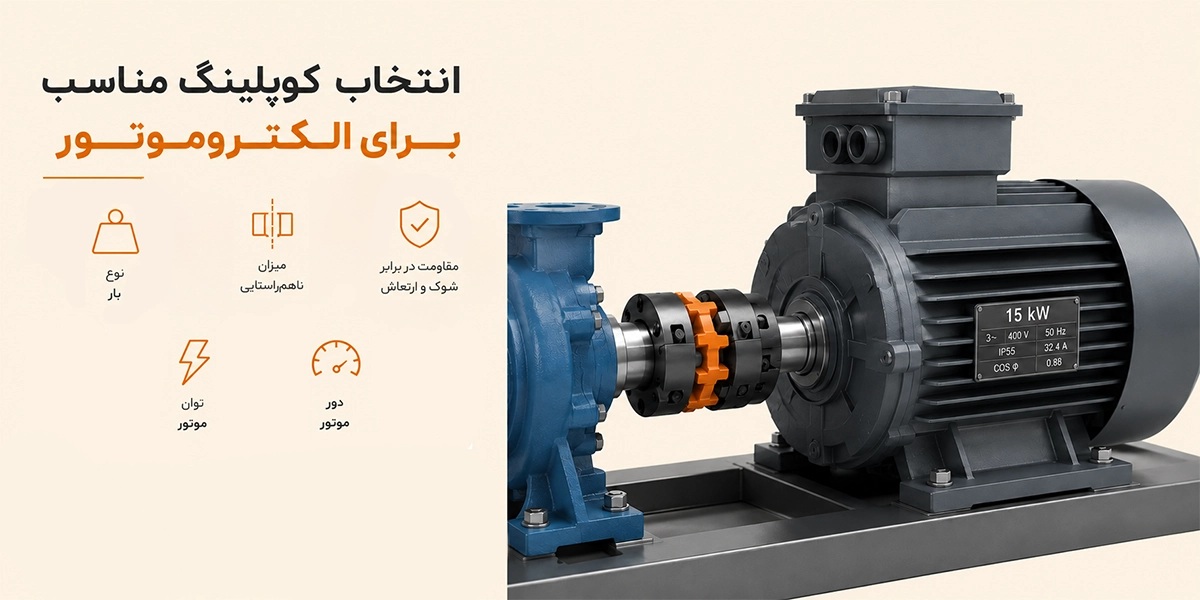

انتخاب کوپلینگ برای الکتروموتور

برای انتخاب کوپلینگ مناسب الکتروموتور، باید دور موتور، توان، نوع بار و میزان ناهم‌راستایی شفت‌ها را معیار قرار دهید. الکتروموتورها در لحظه استارت شوک مکانیکی شدیدی به سیستم وارد می‌کنند؛ به همین دلیل، بررسی یک راهنمای انتخاب کوپلینگ معتبر به شما کمک می‌کند تا قطعه‌ای متناسب با رفتار دینامیکی موتور تهیه کنید.

به عنوان مثال، برای یک موتور ۱۵ کیلووات تحت بار ضربه‌ای، یک کوپلینگ پنجه‌ای انعطاف‌پذیر با رابط پلی‌اورتان بهترین گزینه است که با جذب ارتعاشات و اصلاح ناهم‌راستایی‌ها، مانع خرابی زودهنگام بلبرینگ‌های موتور می‌شود.

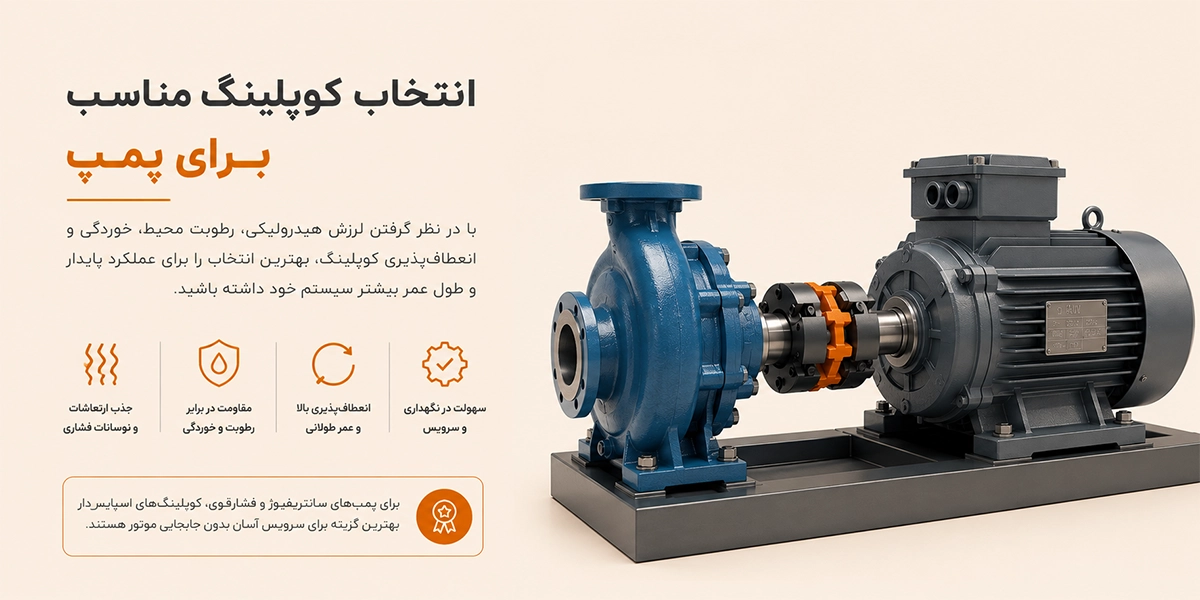

انتخاب کوپلینگ برای پمپ

جهت تهیه کوپلینگ مناسب پمپ، باید معیارهایی مثل میزان لرزش هیدرولیکی، رطوبت محیط، خطر خوردگی قطعات و اهمیت انعطاف‌پذیری کوپلینگ را اولویت قرار دهید. پمپ‌ها به دلیل جریان مداوم سیالات همواره در معرض نوسانات فشاری هستند؛ لذا استفاده از یک رابط منعطف با الاستومر باکیفیت، ارتعاشات شفت را جذب کرده و مانع از انتقال تنش به موتور می‌شود.

همچنین فرآیند انتخاب کوپلینگ برای پمپ سانتریفیوژ یا پمپ فشارقوی به دلیل تماس مداوم با آب یا مواد شیمیایی، نیازمند آلیاژهای مقاوم به خوردگی و زنگ‌زدگی است. برای نمونه، در پمپ‌های گریز از مرکز بزرگ، استفاده از کوپلینگ‌های اسپایسردار (فاصله‌انداز) بهترین گزینه است؛ زیرا به تکنسین‌ها اجازه می‌دهد بدون نیاز به جابه‌جایی موتور سنگین، پمپ را سرویس کنند.

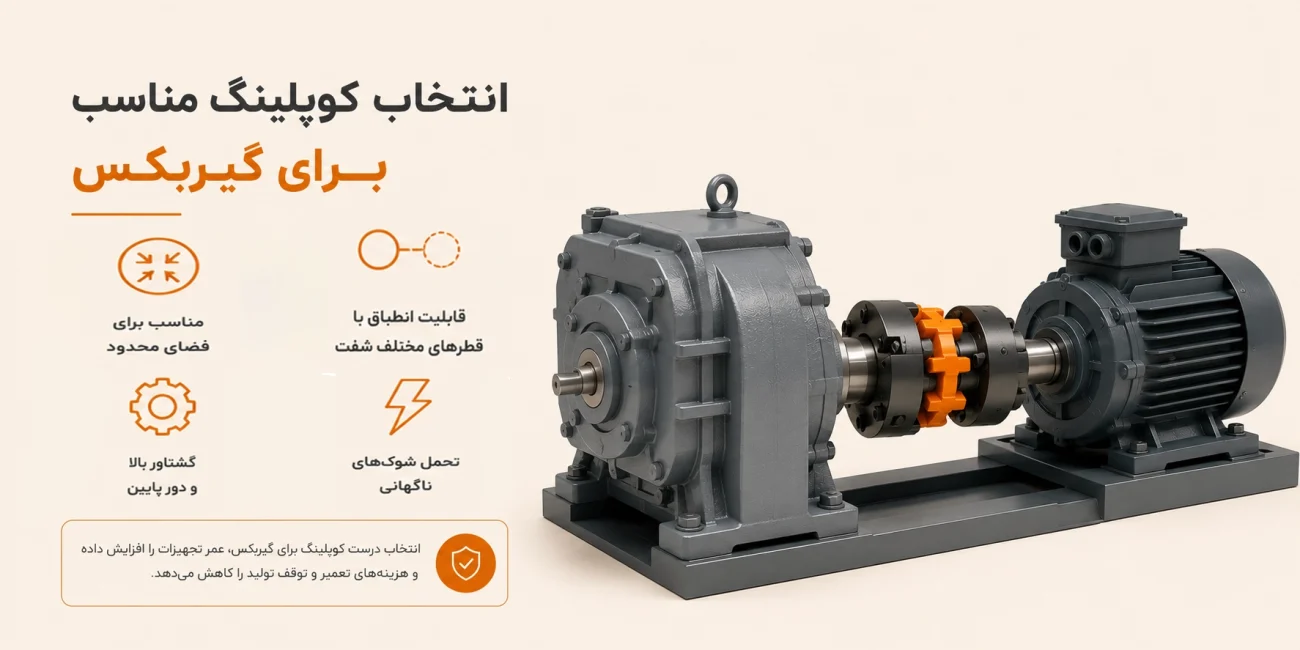

انتخاب کوپلینگ برای گیربکس

برای انتخاب کوپلینگ مناسب گیربکس، باید فاکتورهایی مثل گشتاور بالا، دور پایین خروجی، شوک‌های ناگهانی، فضای محدود نصب و اختلاف قطر شفت‌ها را اولویت قرار دهید. گیربکس‌های صنعتی وظیفه کاهش دور و افزایش چشمگیر گشتاور را دارند؛ به همین دلیل، کوپلینگ در خروجی جعبه‌دنده با نیروهای دورانی بسیار سنگینی مواجه است که در صورت انتخاب اشتباه، به سرعت دچار تغییر شکل یا شکستگی می‌شود.

همچنین به دلیل وجود دنده‌ها، در لحظه استارت یا زیر بار رفتن سیستم، بارهای ضربه‌ای و شوک‌های شدید مکانیکی به کوپلینگ وارد می‌شود که نیاز به ضربه‌گیرهای قوی را دوچندان می‌کند. چالش بعدی این است که معمولا شفت خروجی گیربکس ضخیم‌تر از شفت تجهیز متحرک است؛ بنابراین در روند انتخاب کوپلینگ صنعتی باید مدلی را برگزینید که قابلیت انطباق با دو قطر متفاوت شفت را داشته باشد.

مقایسه نیازهای هر تجهیز

برای یک انتخاب کوپلینگ هوشمندانه و اصولی، باید بدانید که هر تجهیز صنعتی رفتار مکانیکی و نیازهای متفاوتی دارد. برای مثال، اولویت شما در تهیه کوپلینگ مناسب الکتروموتور مدیریت دور و توان است، در حالی که در پمپ‌ها جذب لرزش و در گیربکس‌ها تحمل گشتاورهای سنگین حرف اول را می‌زند.

به همین دلیل، مشاهده انواع کوپلینگ صنعتی و شناخت ویژگی‌های هر یک، اولین قدم برای انتخابی دقیق است. جدول زیر یک راهنمای کاربردی برای مقایسه اولویت‌های فنی در سه تجهیز اصلی صنعت است تا در زمان خرید کوپلینگ بهترین تصمیم را بگیرید.

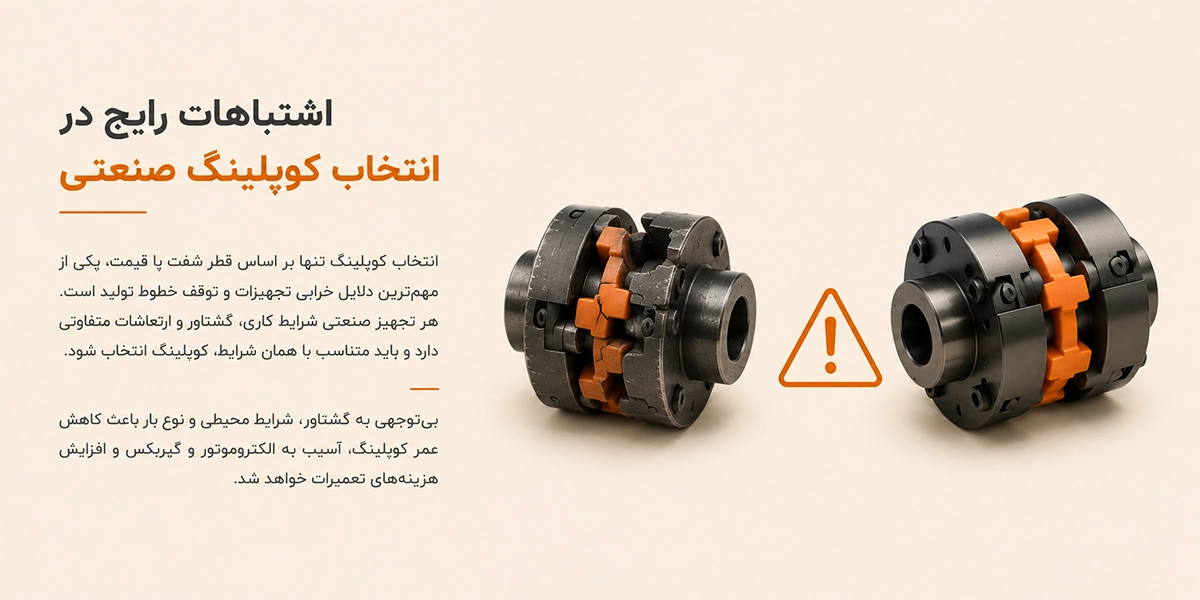

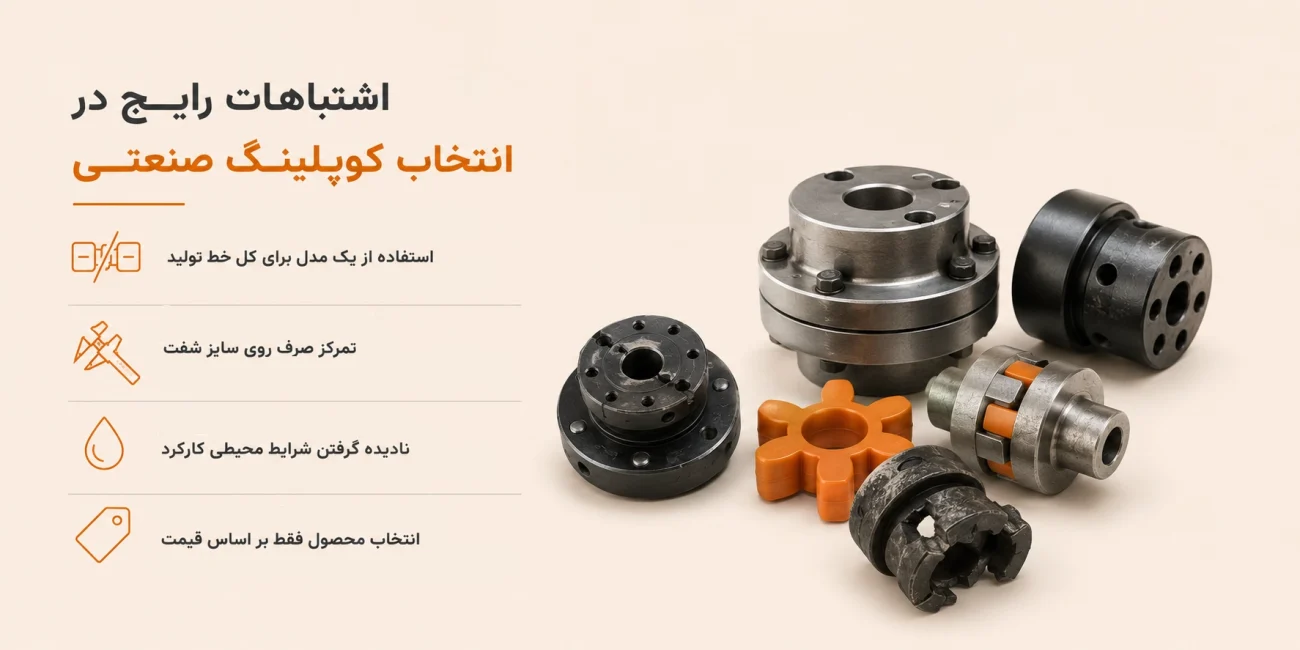

اشتباهات رایج در انتخاب کوپلینگ صنعتی

بسیاری از هزینه‌های سنگین تعمیرات و توقف ناگهانی خطوط تولید، ناشی از اشتباهات به ظاهر کوچکی است که در زمان خرید تجهیزات رخ می‌دهد. در ادامه، رایج‌ترین خطاهای تکنسین‌ها در فرآیند انتخاب کوپلینگ را به صورت خلاصه بررسی کرده‌ایم:

• استفاده از یک مدل برای کل خط تولید: به کار بردن یک تیپ مشخص به عنوان کوپلینگ مناسب پمپ و گیربکس، به دلیل رفتار دینامیکی کاملا متفاوت تجهیزات اشتباه است.
• تمرکز صرف روی سایز شفت: قطر شفت تنها پیش‌نیاز نصب است؛ اما در روند انتخاب کوپلینگ صنعتی باید گشتاور و دور موتور ملاک قرار گیرند.
• نادیده گرفتن شرایط محیطی کارکرد: بی‌توجهی به دما، رطوبت و مواد خورنده، قطعه واسطه را در کوپلینگ برای موتور یا پمپ به سرعت نابود می‌کند.
• انتخاب محصول فقط بر اساس قیمت: ترجیح دادن قیمت به کیفیت در زمان خرید کوپلینگ، با انتقال ارتعاشات به تجهیزات اصلی خسارات سنگینی به بار می‌آورد.

جمع‌بندی

واقعیت این است که کوپلینگ یک قطعه ساده برای اتصال دو شفت نیست؛ بلکه فیوز ایمنی خط تولید شماست. وقتی بدون بررسی گشتاور، میزان شوک‌ها و شرایط محیطی اقدام به خرید می‌کنید، عملا تجهیزات گران‌قیمتی مثل الکتروموتور یا گیربکس را در معرض آسیب قرار می‌دهید.

 در واقع، نادیده گرفتن رفتار مکانیکی منحصر‌به‌فرد هر دستگاه، ریشه اصلی دلایل خرابی کوپلینگ است که هزینه سنگین توقف تولید و خرابی بلبرینگ‌ها را روی دست شما می‌گذارد. پس قبل از نهایی کردن انتخاب خود، رفتار دینامیکی کل سیستم را ملاک قرار دهید تا از هزینه‌های تراشکاری و تعمیرات بعدی جلو بیفتید.

برای یک انتخاب بدون ریسک، مشخصات الکتروموتور، پمپ یا گیربکس خود را برای متخصصان رابطه صنعت بفرستید تا بهترین و مناسب‌ترین کوپلینگ را برای شما آنالیز و معرفی کنند.

سوالات متداول

اگر سایز شفت موتور و گیربکس یکی نباشد، چه باید کرد؟

در این حالت از کوپلینگ‌های انعطاف‌پذیر با قابلیت ماشین‌کاری استفاده می‌شود. هاب هر طرف کوپلینگ را می‌توان به صورت مجزا، دقیقا متناسب با قطر شفت متمایز الکتروموتور و گیربکس تراشکاری و سایز کرد.

چرا برای پمپ سانتریفیوژ از کوپلینگ اسپایسردار (فاصله‌انداز) استفاده می‌شود؟

این کوپلینگ‌ها به تکنسین‌ها اجازه می‌دهند بدون جابه‌جا کردن الکتروموتور سنگین یا باز کردن لوله‌های پمپ، به سیل مکانیکی دسترسی داشته باشند و کارهای تعمیراتی را سریع‌تر انجام دهند.

آیا می‌توان برای پمپ‌های فشارقوی از کوپلینگ صلب استفاده کرد؟

خیر. پمپ‌های فشارقوی ضربات هیدرولیکی شدیدی تولید می‌کنند. کوپلینگ صلب این ارتعاشات را مستقیما به شفت موتور منتقل کرده و باعث خرد شدن بلبرینگ‌ها و سوختن سیم‌پیچ موتور می‌شود.

نشانه‌های خراب شدن رابط لاستیکی (اسپایدر) کوپلینگ چیست؟

افزایش ناگهانی لرزش سیستم، تولید صدای غیرعادی هنگام کار، تقه زدن در لحظه استارت و ریزش پودر یا تکه‌های سیاه لاستیک در اطراف شفت، از نشانه‌های واضح مستهلک شدن رابط است.
