چکلیست بازدید دورهای کوپلینگ؛ قبل از اینکه دستگاه متوقف شود!
بسیاری از توقفهای ناگهانی و پرهزینه در خطوط تولید، ناشی از ازکارافتادگی قطعات کوچکی مثل کوپلینگها هستند؛ قطعاتی که اتفاقا پیش از خراب شدن کامل، نشانههای عیب خود را بروز میدهند. بخش عمده این خسارات را میتوان تنها با یک بازرسی چشمی چنددقیقهای مهار کرد.
اجرای منظم بازدید دورهای کوپلینگ بر اساس یک چک لیست کوپلینگ استاندارد، این امکان را به شما میدهد که پیش از آسیب رسیدن به شفت، بلبرینگها یا الکتروموتور، ایرادهایی مثل لقی، ساییدگی واسط و عدم همراستایی را شناسایی کنید. گنجاندن این بازرسیهای ساده در برنامه نگهداری کوپلینگ، نه تنها هزینه تأمین قطعات یدکی را کم میکند، بلکه مانع خوابیدن خط تولید و ضررهای مالی سنگین میشود.
چرا بازدید دورهای کوپلینگ اهمیت دارد؟
در محیطهای صنعتی، کوپلینگ نقطه اتصال و انتقال توان بین دو قطعه حساس یعنی الکتروموتور و گیربکس یا پمپ است. کوچکترین ایراد در این بخش، مستقیما به کل سیستم منتقل میشود. اجرای منظم بازدید دورهای کوپلینگ دقیقا همان نقطهای است که مرز بین یک خط تولید فعال و یک خواب غیرمنتظره و پرهزینه را مشخص میکند.
اقدام به نگهداری کوپلینگ به صورت بازرسیهای منظم، فواید مستقیمی برای تجهیزات شما دارد:
- جلوگیری از توقف ناگهانی دستگاه: با پایش مستمر، قطعه قبل از قفل کردن یا شکستن کامل شناسایی و تعویض میشود تا خط تولید ناگهانی از کار نیفتد.
- تشخیص زودهنگام ایرادات: نشانههای اولیه مانند لرزش خفیف، نشت گریس یا ترکهای ریز روی واسط لاستیکی در مراحل اولیه سرویس کوپلینگ کشف میشوند.
- کاهش هزینه تعمیرات: تعویض یک واسط فرسوده یا سفت کردن چند پیچ، به مراتب ارزانتر از تعویض شفت تاببرداشته یا بلبرینگهای خردشده موتور است.
- افزایش عمر کوپلینگ: سنجش مداوم وضعیت کارکرد، استهلاک قطعه را به حداقل رسانده و حداکثر بهرهوری را از آن میگیرد.
- حفظ ایمنی تجهیزات و پرسنل: شکستن کوپلینگ در دورهای بالا میتواند خطرات جانی برای تکنسینها و خسارات سنگین برای قطعات مجاور به همراه داشته باشد.
چکلیست بازدید کوپلینگ
برای اجرای یک برنامه منظم در بخش تعمیر و نگهداری کوپلینگ، داشتن یک الگوی مشخص بازرسی الزامی است. این چک لیست کوپلینگ به شما کمک میکند در کمترین زمان، تمام نقاط بحرانی قطعه را بررسی کرده و پیش از بروز خرابی، سلامت عملکردی سیستم را ارزیابی کنید.

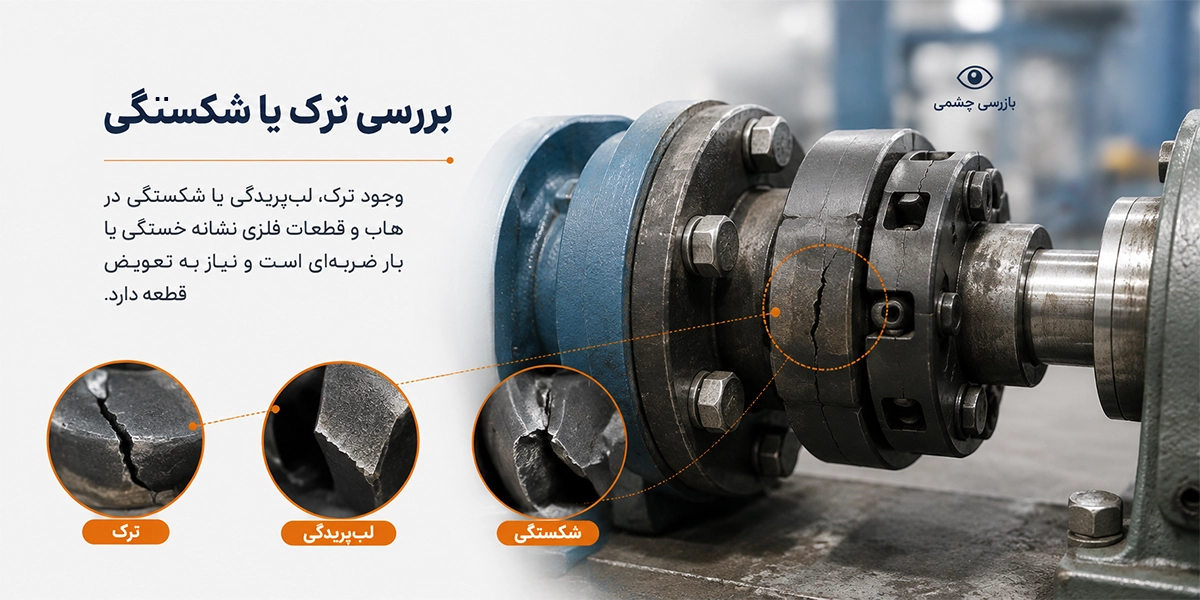

بررسی ترک یا شکستگی
پوسته، هاب و قطعات فلزی را زیر نور کافی بازرسی چشمی کنید. وجود هرگونه ترک میکروسکوپی، پریدگی یا لبهپریدگی روی بدنه، علامت خطری است که نشان میدهد قطعه زیر بار ضربهای شدید قرار دارد و باید سریعا تعویض شود.

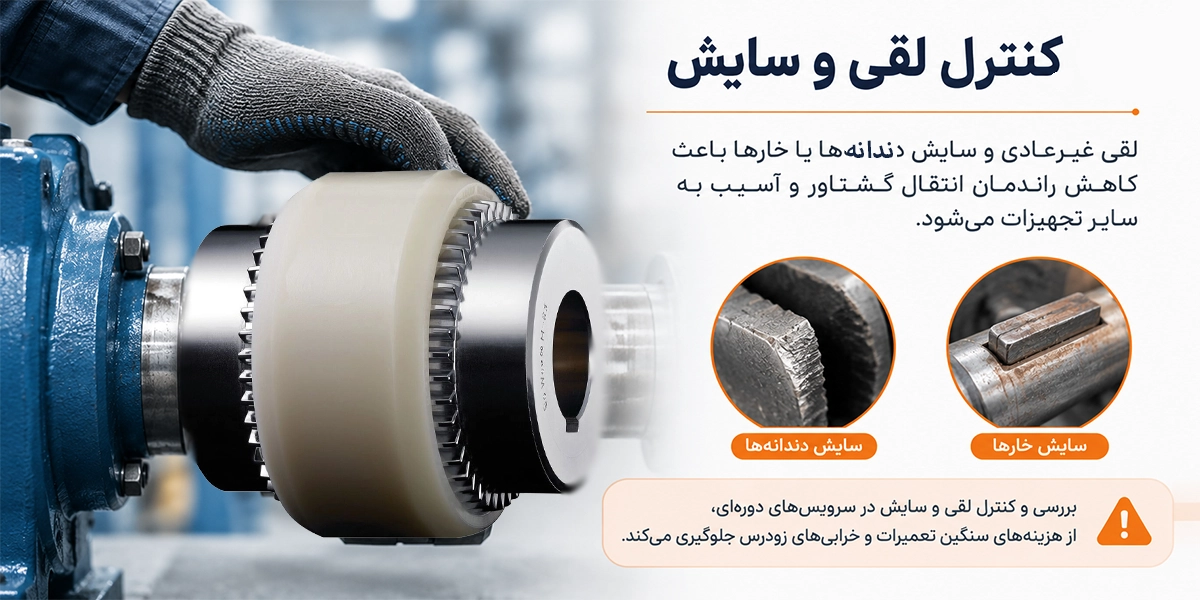

کنترل لقی غیرعادی
با دست یا ابزار مناسب، میزان چرخش آزادانه یا بازی بین دو نیمه کوپلینگ را بسنجید. لقی بیش از حد مجاز، خبر از استهلاک قطعات درگیر یا گشاد کردن جای خار و شفت میدهد.
بررسی سایش قطعات
وضعیت دندانهها، خارها و سطوح درگیر انتقال قدرت را کنترل کنید. سایش این بخشها به مرور زمان باعث کاهش بازدهی انتقال گشتاور و ایجاد ضربات مکانیکی به موتور و گیربکس میشود.
کنترل همراستایی شفتها
عدم همراستایی شعاعی، زاویهای یا محوری، متهم شماره یک در خرابیهای زودرس است. حتما در برنامههای سرویس کوپلینگ، میزان عدم همراستایی را با ساعت اندیکاتور یا ابزار لیزری اندازهگیری کنید.

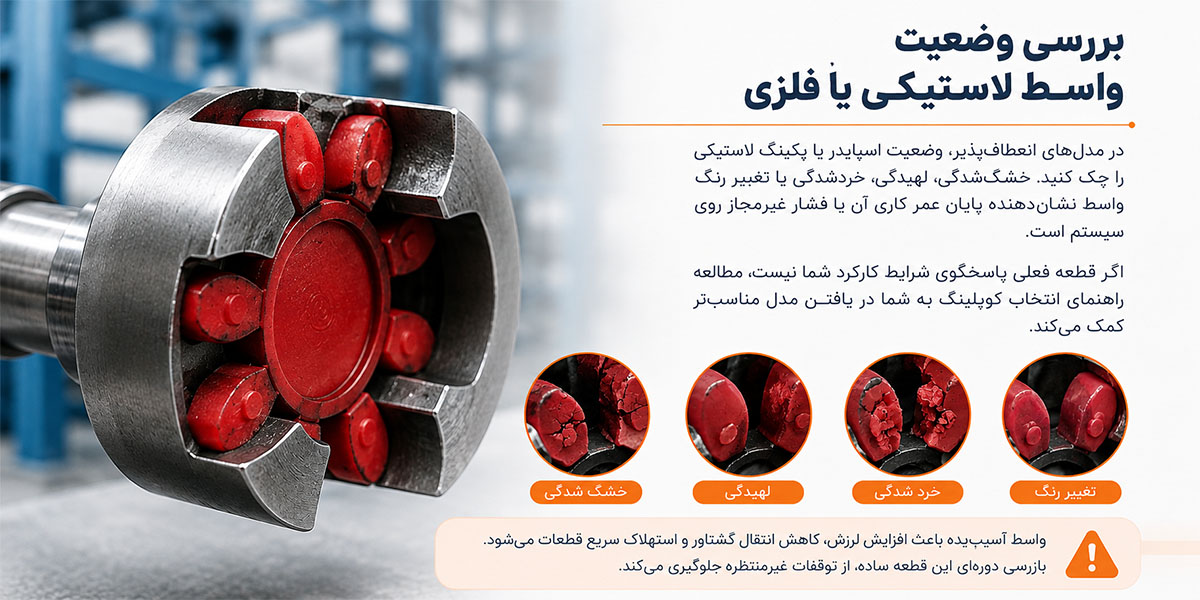

بررسی وضعیت واسط لاستیکی یا فلزی
در مدلهای انعطافپذیر، وضعیت اسپایدر یا پکینگ لاستیکی را چک کنید. خشکشدگی، لهیدگی، خردشدگی یا تغییر رنگ واسط نشاندهنده پایان عمر کاری آن یا فشار غیرمجاز روی سیستم است. اگر قطعه فعلی پاسخگوی شرایط کارکرد شما نیست، مطالعه راهنمای انتخاب کوپلینگ به شما در یافتن مدل مناسبتر کمک میکند.
کنترل پیچها و اتصالات
تمام پیچهای مهار، آلن و اتصالات فلنجی را بررسی کنید. شل بودن پیچها بر اثر ارتعاشات مداوم، باعث خارج شدن کوپلینگ از مرکز و ایجاد بالانس نبودن سیستم میشود.
بررسی صدا و لرزش غیرعادی
هنگام کارکرد دستگاه، به صدای خروجی دقت کرده و میزان لرزش را بسنجید. شنیدهشدن صدای ضربه یا برخورد فلز با فلز، اولین نشانه از ازبینرفتن واسطها یا عدم همراستایی شدید است.
بررسی دمای عملکرد
با استفاده از دماسنج لیزری، دمای بدنه کوپلینگ را اندازهگیری کنید. داغ شدن غیرطبیعی قطعه نشاندهنده اصطکاک شدید، بار بیش از حد یا عدم روانکاری مناسب در فرایند نگهداری کوپلینگ است.
کنترل نشتی گریس (در مدلهای نیازمند روانکاری)
در کوپلینگهای دندهای یا شبکهای (Grid)، آببندیها و کاسهنمدها را چک کنید. نشتی گریس علاوه بر خشک کار کردن دندهها، محیط اطراف را آلوده کرده و باعث داغ شدن سریع سیستم میشود.
تمیزکاری اطراف کوپلینگ
گردوغبار، تراشههای فلزی و آلودگیهای روغنی روی بدنه و اطراف قطعه را پاک کنید. تجمع آلودگی روی واسطهای لاستیکی باعث پوسیدگی سریعتر آنها شده و مانع از دیدن عیوب ظاهری در بازدید دورهای کوپلینگ میشود.
هر چند وقت یکبار کوپلینگ را بررسی کنیم؟
زمانبندی بازرسی کوپلینگ نسخهای واحد برای همه دستگاهها ندارد؛ چراکه دوره بهینه پایش به عواملی مثل ساعات کارکرد روزانه، شدت بار (یکنواخت یا ضربهای)، شرایط محیطی (دما و گردوغبار) و میزان حساسیت خط تولید بستگی دارد.
بهترین راهکار، تعیین فواصل بازدید دورهای کوپلینگ بر اساس دفترچه راهنمای سازنده و ادغام آن در برنامه PM کوپلینگ کارخانه است. همچنین پایش مستمر رفتار قطعه در حین کار، دقیقترین معیار را برای زمانبندی بازرسیهای بعدی به دست میدهد.
چه علائمی نشان میدهد باید دستگاه را متوقف کنیم؟
در فرایند نگهداری کوپلینگ، گاهی شرایط از یک بازرسی ساده فراتر میرود و کوچکترین بیتوجهی میتواند به یک حادثه صنعتی تبدیل شود. اگر هنگام کار دستگاه با نشانههای حاد مواجه شدید، بههیچوجه نباید منتظر نوبت سرویس کوپلینگ بمانید؛ چراکه ادامه کار در این وضعیت، آسیبهای سنگین و جبرانناپذیری به شفت، گیربکس و الکتروموتور وارد میکند.
در چنین شرایطی، آگاهی از ۱۰ علت رایج خرابی کوپلینگ به شما کمک میکند منشأ اصلی مشکل را سریعتر تشخیص دهید و بدون فوت وقت، تصمیم درست را برای توقف اضطراری تجهیزات بگیرید.
در جدول زیر، مهمترین نشانههای خطر که دستور توقف اضطراری دستگاه را صادر میکنند، خلاصه شدهاند:
| علائم بحرانی | علت احتمالی در کوپلینگ | اقدام حیاتی |
| لرزش شدید و ناگهانی | عدم همراستایی شدید یا از بالانس خارج شدن هابها | توقف فوری و بررسی همراستایی شفتها |
| صدای غیرعادی (ضربه یا سایش) | برخورد فلز با فلز یا خرد شدن قطعات داخلی | خاموش کردن دستگاه و بازرسی چشمی قطعات |
| شکستگی قطعات فلزی | ورود بار ضربهای بیش از حد یا خستگی فلز | تعویض کامل قطعه و بررسی بار واردشده |
| پارگی یا لهیدگی واسط | استهلاک کامل اسپایدر یا فشار زاویهای بالا | تعویض واسط و چک کردن بالانس سیستم |
| افزایش دمای غیرطبیعی | اصطکاک شدید، عدم همراستایی یا نقص روانکاری | توقف برای خنکسازی و سنجش اصطکاک |
| لقی بیش از حد (Backlash) | گشاد کردن جای خار یا رد کردن دندهها | بررسی وضعیت شفت و جای خار کوپلینگ |
جمعبندی
اجرای منظم یک چکلیست ساده برای بازدید دورهای کوپلینگ، موثرترین راهکار برای پیشگیری از توقفهای ناگهانی و خسارات سنگین در خطوط تولید است. پایش مستمر قطعات، کنترل همراستایی و تعویض بهموقع واسطهای فرسوده در قالب برنامههای PM کوپلینگ، نه تنها هزینههای جانبی تعمیر و نگهداری کوپلینگ را به حداقل میرساند، بلکه عمر مفید کل مجموعه انتقال قدرت را به شکل چشمگیری افزایش میدهد.
فراموش نکنید که نگهداری کوپلینگ یک سرمایهگذاری هوشمندانه برای حفظ تداوم تولید است. اگر در فرایند بازرسی متوجه استهلاک کامل قطعه شدید، میتوانید برای بررسی مشخصات و جایگزینی مدل مناسب، از بخش انواع کوپلینگ صنعتی دیدن کنید.
اگر هنگام بازدید دورهای، علائم غیرعادی در کوپلینگ مشاهده کردهاید، مشخصات یا تصاویر قطعه را برای کارشناسان رابطه صنعت ارسال کنید تا وضعیت آن بررسی شود.
