چرا کوپلینگ داغ میشود؟

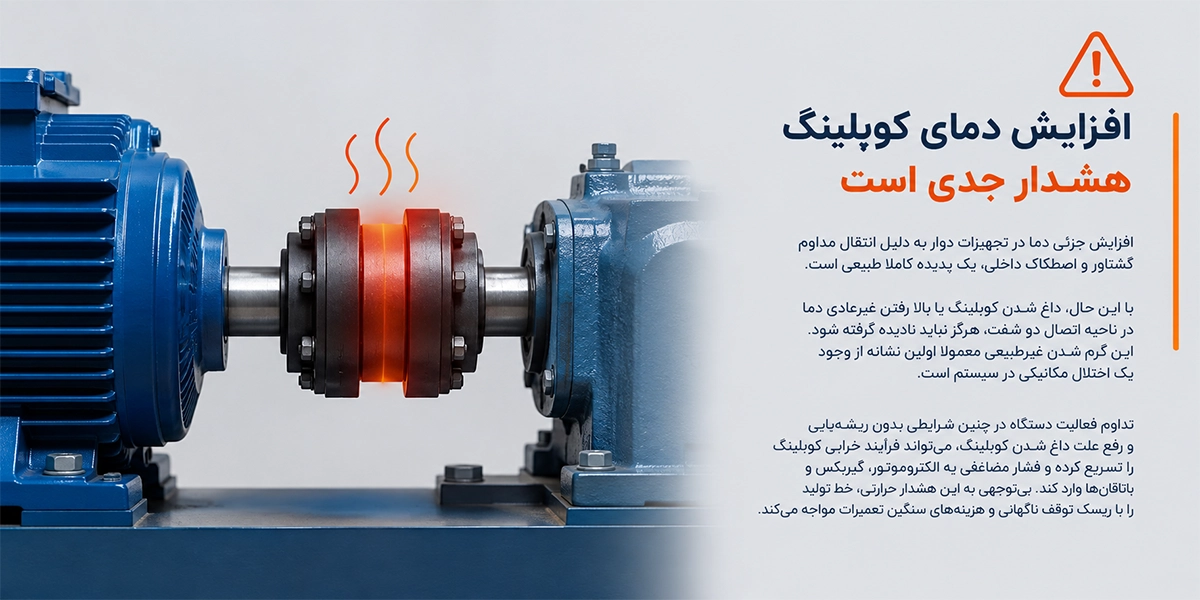

افزایش جزئی دما در تجهیزات دوار به دلیل انتقال مداوم گشتاور و اصطکاک داخلی، یک پدیده کاملا طبیعی است. با این حال، داغ شدن کوپلینگ یا بالا رفتن غیرعادی دما در ناحیه اتصال دو شفت، هرگز نباید نادیده گرفته شود. این گرم شدن غیرطبیعی معمولا اولین نشانه از وجود یک اختلال مکانیکی در سیستم است.
تداوم فعالیت دستگاه در چنین شرایطی بدون ریشهیابی و رفع علت داغ شدن کوپلینگ، میتواند فرآیند خرابی کوپلینگ را تسریع کرده و فشار مضاعفی به الکتروموتور، گیربکس و یاتاقانها وارد کند. بیتوجهی به این هشدار حرارتی، خط تولید را با ریسک توقف ناگهانی و هزینههای سنگین تعمیرات مواجه میکند.

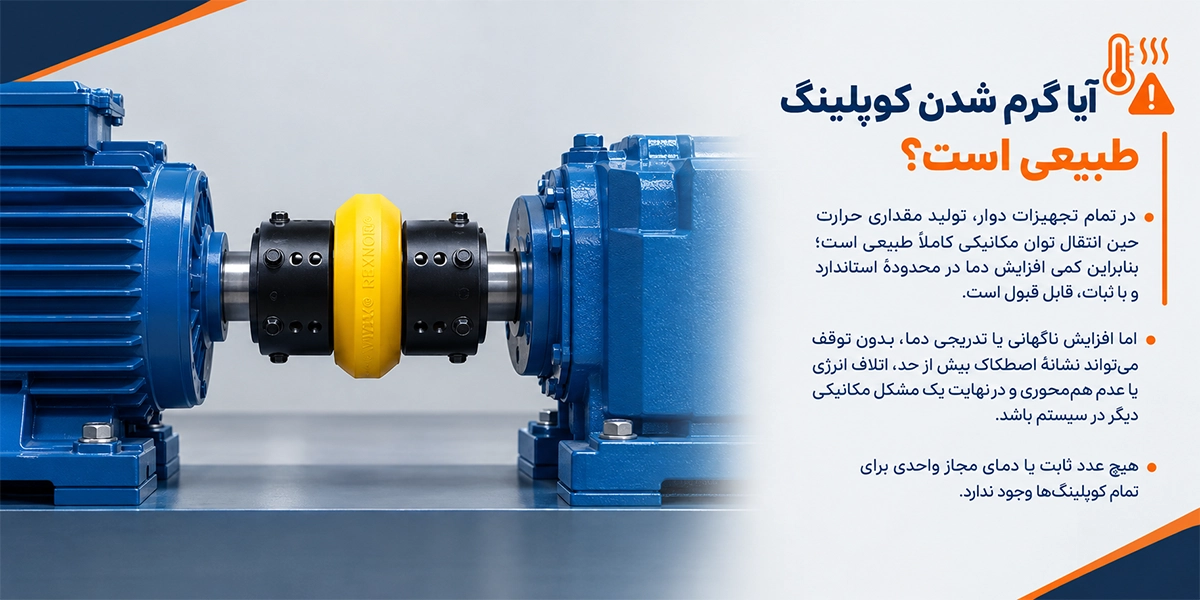

آیا گرم شدن کوپلینگ طبیعی است؟
در تمام تجهیزات دوار صنعتی، تولید مقداری حرارت حین انتقال توان مکانیکی کاملا طبیعی است؛ زیرا افت ناچیزی از انرژی همواره به صورت گرما آزاد میشود. با این حال، مرز باریکی میان «دمای کاری استاندارد» و داغ شدن کوپلینگ وجود دارد. دمای کاری طبیعی زمانی است که بدنه قطعه گرمای مستمری دارد اما این دما تثبیت شده و فراتر از بازه استاندارد دستگاه نمیرود. در مقابل، افزایش دمای کوپلینگ به صورت ناگهانی یا تدریجی اما بدون توقف، نشاندهنده تلفات شدید انرژی و وجود اتلاف اصطکاکی غیرمجاز در سیستم است.
نکته کلیدی این است که هیچ عدد ثابت یا فرمول عمومی برای دمای مجاز تمام کوپلینگها وجود ندارد. اگر در کنار این گرم شدن غیرطبیعی، ناهماهنگی حرکتی نیز احساس میکنید، بررسی علت لرزش کوپلینگ میتواند به تشخیص سریعتر منشأ اصطکاک کمک کند. بروز گرم شدن کوپلینگ خط قرمز عملکرد ایمن است و نباید آن را با دمای کاری عادی اشتباه گرفت.

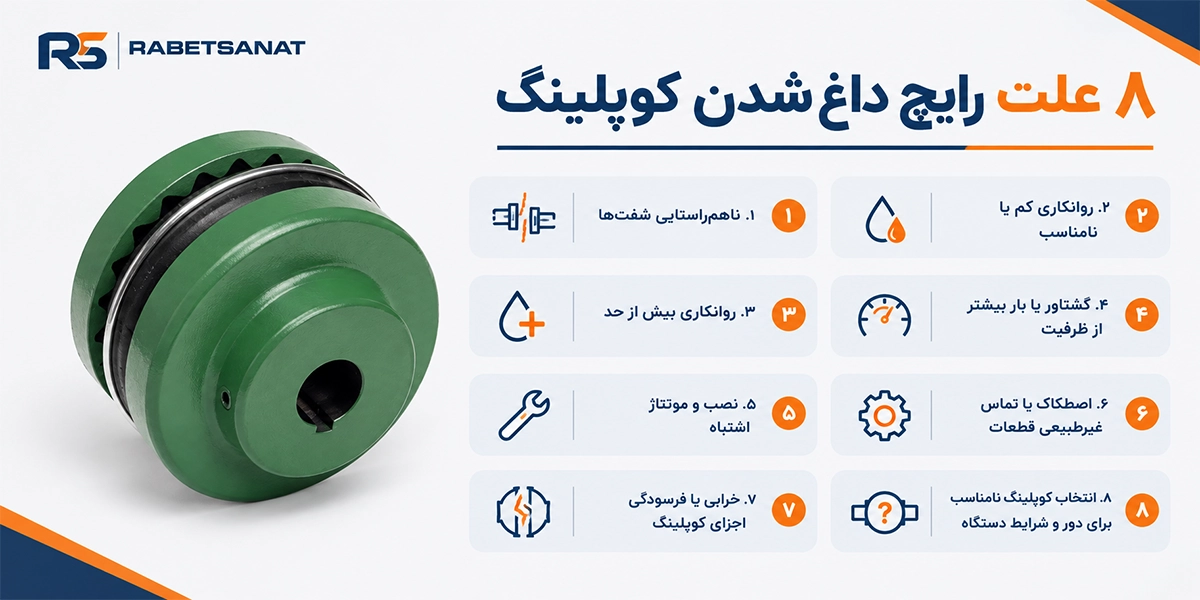

۸ علت رایج داغ شدن کوپلینگ
افزایش دمای کوپلینگ معمولا بهیکباره اتفاق نمیافتد، بلکه حاصل فشار مکانیکی، اصطکاک یا نگهداری نادرست قطعه است. برای شناسایی دقیق علت گرم شدن کوپلینگ، باید ۸ عامل کلیدی زیر را بررسی کنید:
- علت اول؛ ناهمراستایی شفتها
ناهمراستایی کوپلینگ (موازی، زاویهای یا محوری) باعث ایجاد نیروهای شعاعی اضافی میشود. این عدم توازن، انرژی حرکتی را به حرارت شدید در واسط کوپلینگ تبدیل کرده و دمای سیستم را بالا میبرد.
- علت دوم؛ روانکاری کم یا نامناسب
در مدلهای نیازمند روانکار، خشکی یا استفاده از گریس نامطبوع، اصطکاک کوپلینگ بین سطوح فلزی را بهشدت افزایش داده و منجر به داغ شدن سریع قطعه میشود.
- علت سوم؛ روانکاری بیش از حد
تزریق بیش از حد گریس در کوپلینگهای دندهای یا شبکهای موجب فشار هیدرودینامیکی و پدیده همزدن میشود که خود عامل ایجاد دمای بالاست.
- علت چهارم؛ گشتاور یا بار بیشتر از ظرفیت
کارکرد مداوم تحت بار سنگین یا شوکهای گشتاوری فراتر از توان نامی، فشار ساختاری مستقیمی وارد کرده و باعث داغ شدن کوپلینگ میشود.
- علت پنجم؛ نصب و مونتاژ اشتباه
رعایت نکردن فاصله استاندارد بین دو شفت یا سفت کردن ناهمگون پیچها، تنشهای موضعی سنگینی ایجاد کرده و دما را بالا میبرد.
- علت ششم؛ اصطکاک یا تماس غیرطبیعی قطعات
برخورد بدنه چرخشی با کاور محافظ یا ورود اجسام خارجی به داخل محفظه، اصطکاک مکانیکی شدیدی ایجاد کرده و حرارت تولید میکند.
- علت هفتم؛ خرابی یا فرسودگی اجزای کوپلینگ
استهلاک واسطهای الاستومری، پینها یا دندهها موجب ایجاد لقی و شوکهای حرکتی میشود. شناخت دلایل خرابی کوپلینگ به شما کمک میکند متوجه شوید چگونه فرسودگی این اجزا باعث اصطکاک شدید و در نهایت داغ شدن سیستم میشود
- علت هشتم؛ انتخاب کوپلینگ نامناسب برای دور و شرایط دستگاه
عدم تناسب مدل انتخابی با ضریب کارکرد یا سرعت دورانی (RPM) دستگاه، باعث کارکرد تحت فشار مداوم و خرابی کوپلینگ بر اثر حرارت بالا خواهد شد.

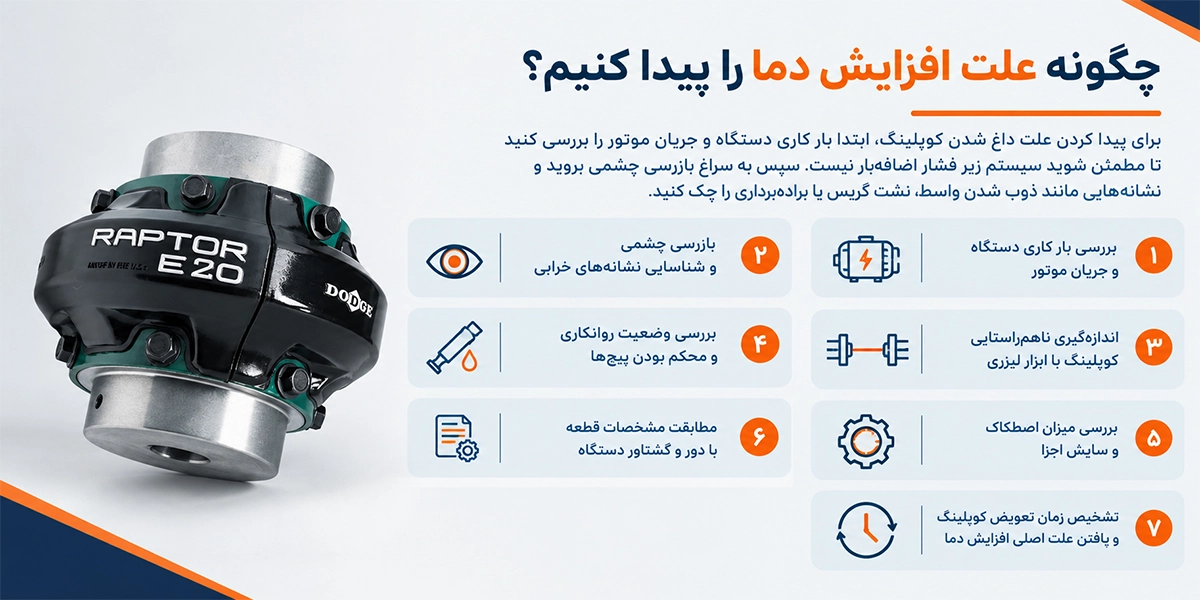

چگونه علت افزایش دما را پیدا کنیم؟
برای پیدا کردن علت داغ شدن کوپلینگ، ابتدا بار کاری دستگاه و جریان موتور را بررسی کنید تا مطمئن شوید سیستم زیر فشار اضافهبار نیست. سپس به سراغ بازرسی چشمی بروید و نشانههایی مانند ذوب شدن واسط، نشت گریس یا برادهبرداری را چک کنید.
در گام بعد، میزان ناهمراستایی کوپلینگ را با ابزار لیزری اندازهگیری کرده و وضعیت روانکاری کوپلینگ و محکم بودن پیچها را ارزیابی کنید. در نهایت با بررسی میزان اصطکاک کوپلینگ و سایش اجزا، مشخصات قطعه را با دور و گشتاور دستگاه تطبیق دهید تا علاوه بر تشخیص زمان تعویض کوپلینگ، علت اصلی افزایش دمای کوپلینگ نیز بدانید.
داغ شدن همراه با لرزش یا صدا چه معنایی دارد؟
زمانی که داغ شدن کوپلینگ با نشانههای دیگری مانند لرزش یا صدای غیرعادی همراه میشود، شدت و اهمیت خطای مکانیکی در سیستم بهمراتب بیشتر است. بروز همزمان چند علامت نشان میدهد که مشکل از یک ناهنجاری ساده فراتر رفته و زنجیرهای از تنشها در حال آسیب زدن به تجهیزات دوار است. شایعترین ترکیب این نشانهها عبارتاند از:
| ترکیب علائم | علل احتمالی | اولویت بازرسی |
| دما + لرزش | ناهمراستایی شفتها، لقی پایهها، عدم توازن چرخشی | بررسی همراستایی لیزری و اتصالات |
| دما + صدای غیرعادی | سایش فلز با فلز، روانکاری نامناسب، گیر مکانیکی | کنترل گریس و بازرسی چشمی قطعات |
| دما + خرابی مکرر واسط | اضافهبار، شوک گشتاوری، انتخاب اشتباه کوپلینگ | تحلیل بار کاری و تطبیق مشخصات فنی |

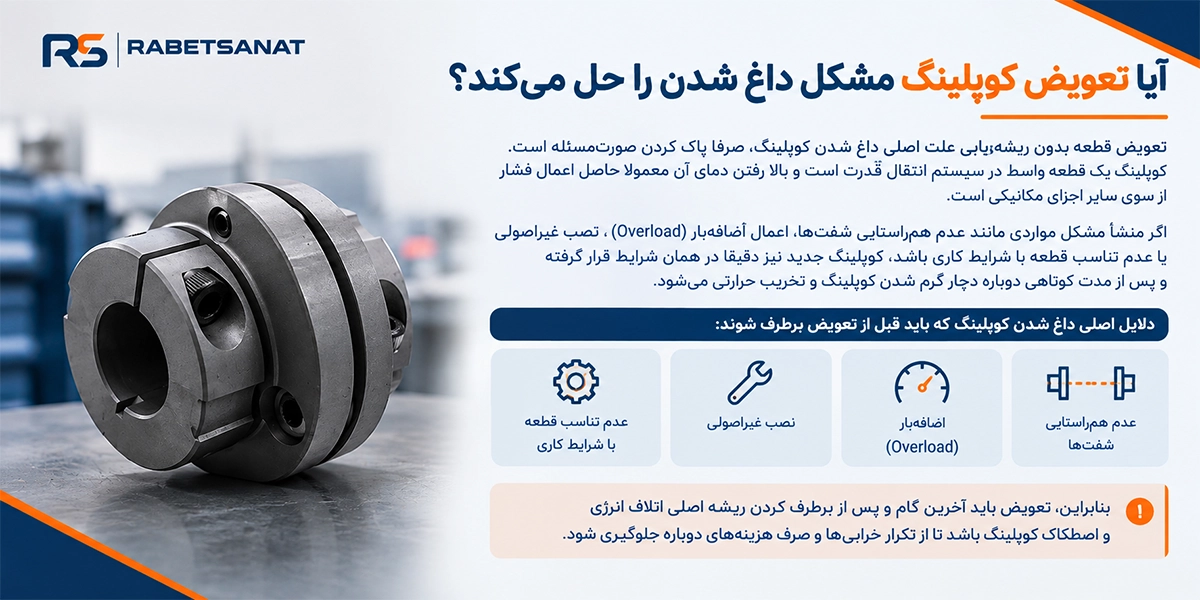

آیا تعویض کوپلینگ مشکل داغ شدن را حل میکند؟
تعویض قطعه بدون ریشهیابی علت اصلی داغ شدن کوپلینگ، صرفا پاک کردن صورتمسئله است. کوپلینگ یک قطعه واسط در سیستم انتقال قدرت است و بالا رفتن دمای آن معمولا حاصل اعمال فشار از سوی سایر اجزای مکانیکی است.
اگر منشأ مشکل مواردی مانند عدم همراستایی شفتها، اعمال اضافهبار (Overload)، نصب غیراصولی یا عدم تناسب قطعه با شرایط کاری باشد، کوپلینگ جدید نیز دقیقا در همان شرایط قرار گرفته و پس از مدت کوتاهی دوباره دچار گرم شدن کوپلینگ و تخریب حرارتی میشود.
بنابراین، تعویض باید آخرین گام و پس از برطرف کردن ریشه اصلی اتلاف انرژی و اصطکاک کوپلینگ باشد تا از تکرار خرابیها و صرف هزینههای دوباره جلوگیری شود.

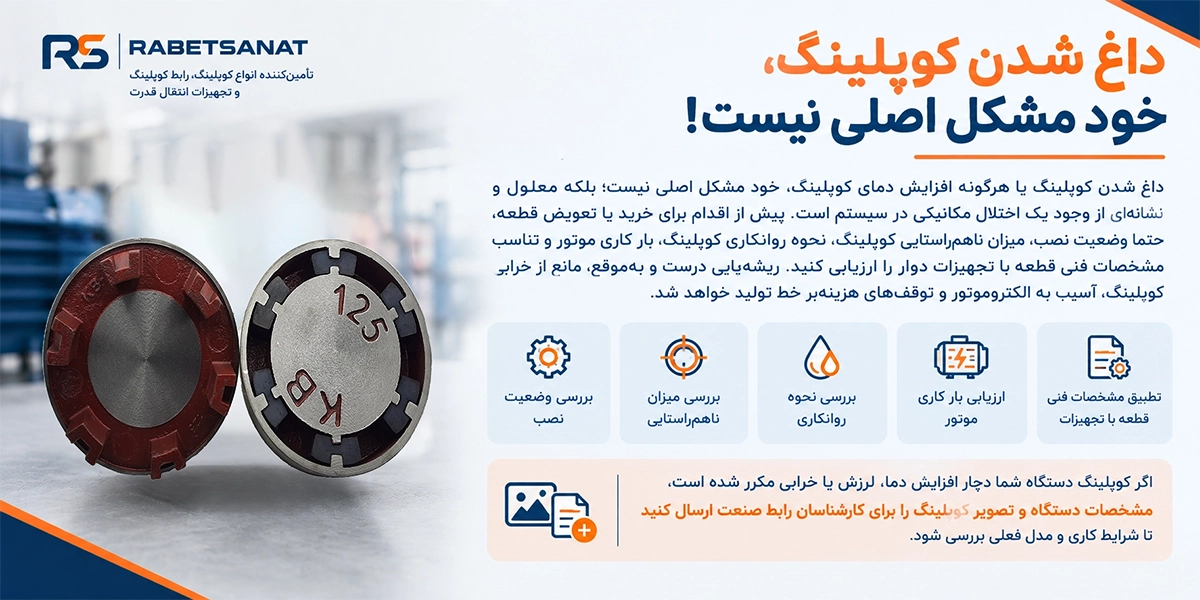

جمعبندی
داغ شدن کوپلینگ یا هرگونه افزایش دمای کوپلینگ، خود مشکل اصلی نیست؛ بلکه معلول و نشانهای از وجود یک اختلال مکانیکی در سیستم است. پیش از اقدام برای خرید یا تعویض قطعه، حتما وضعیت نصب، میزان ناهمراستایی کوپلینگ، نحوه روانکاری کوپلینگ، بار کاری موتور و تناسب مشخصات فنی قطعه با تجهیزات دوار را ارزیابی کنید. ریشهیابی درست و بهموقع، مانع از خرابی کوپلینگ، آسیب به الکتروموتور و توقفهای هزینهبر خط تولید خواهد شد.
