برای بارهای ضربه‌ای و استارت مکرر چه کوپلینگی مناسب است؟

تصور کنید دو دستگاه با توان و دور موتور کاملا مشابه در اختیار دارید؛ آیا منطقی است برای هر دو از یک مدل کوپلینگ استفاده کنید؟ اگر با خطوط تولید و تجهیزات سنگین سروکار دارید، انتخاب کوپلینگ برای بار ضربه‌ای دقیقا همان مرز باریک میان کارکرد مداوم سیستم و توقف‌های هزینه‌بر خط تولید است.

شرایط کاری یک پمپ ساده که تمام روز با بار ثابت و یکنواخت می‌چرخد، هیچ شباهتی به سنگ‌شکن، میکسر صنعتی یا نوار نقاله‌ای ندارد که مدام زیر بار استارت می‌خورد.

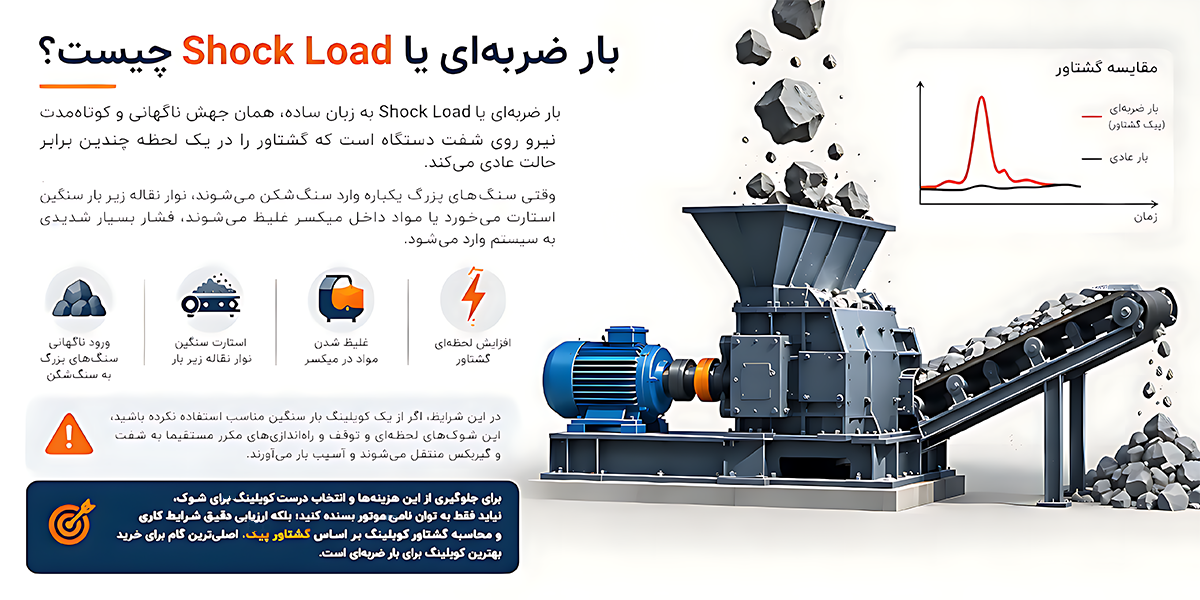

بار ضربه‌ای یا Shock Load چیست؟

بار ضربه‌ای یا Shock Load به زبان ساده، همان جهش ناگهانی و کوتاه‌مدت نیرو روی شفت دستگاه است که گشتاور را در یک لحظه چندین برابر حالت عادی می‌کند. وقتی سنگ‌های بزرگ یکباره وارد سنگ‌شکن می‌شوند، نوار نقاله زیر بار سنگین استارت می‌خورد یا مواد داخل میکسر غلیظ می‌شوند، فشار بسیار شدیدی به سیستم وارد می‌شود.

در این شرایط، اگر از یک کوپلینگ بار سنگین مناسب استفاده نکرده باشید، این شوک‌های لحظه‌ای و توقف و راه‌اندازی‌های مکرر مستقیما به شفت و گیربکس منتقل می‌شوند و آسیب بار می‌آورند.

برای جلوگیری از این هزینه‌ها و انتخاب درست کوپلینگ برای شوک، نباید فقط به توان نامی موتور بسنده کنید؛ بلکه ارزیابی دقیق شرایط کاری و محاسبه گشتاور کوپلینگ بر اساس گشتاور پیک، اصلی‌ترین گام برای خرید بهترین کوپلینگ برای بار ضربه‌ای است.

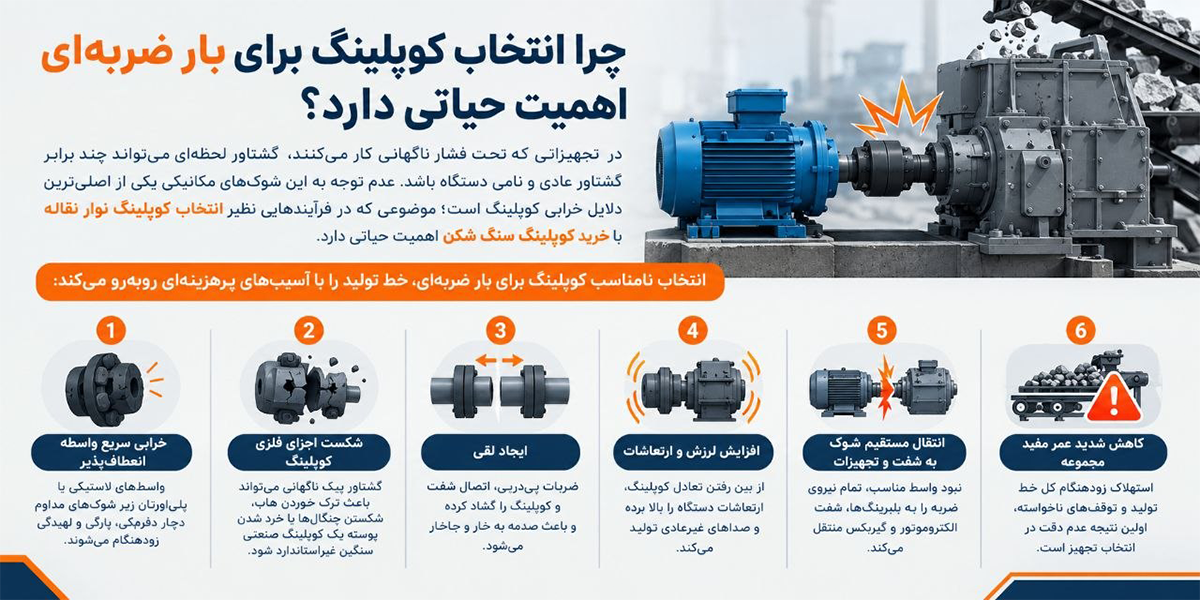

چرا انتخاب کوپلینگ برای بار ضربه‌ای اهمیت حیاتی دارد؟

در تجهیزاتی که تحت فشار ناگهانی کار می‌کنند، گشتاور لحظه‌ای می‌تواند چند برابر گشتاور عادی و نامی دستگاه باشد. عدم توجه به این شوک‌های مکانیکی یکی از اصلی‌ترین دلایل خرابی کوپلینگ است؛ موضوعی که در فرآیندهایی نظیر انتخاب کوپلینگ نوار نقاله یا خرید کوپلینگ سنگ شکن اهمیت حیاتی دارد. انتخاب نامناسب کوپلینگ برای بار ضربه‌ای، خط تولید را با آسیب‌های پرهزینه‌ای روبه‌رو می‌کند:

• خرابی سریع واسطه انعطاف‌پذیر

 واسط‌های لاستیکی یا پلی‌اوروتان زیر شوک‌های مداوم دچار دفرمگی، پارگی و لهیدگی زودهنگام می‌شوند.

• شکست اجزای فلزی کوپلینگ

 گشتاور پیک ناگهانی می‌تواند باعث ترک خوردن هاب، شکستن چنگال‌ها یا خرد شدن پوسته یک کوپلینگ صنعتی سنگین غیراستاندارد شود.

• ایجاد لقی

ضربات پی‌درپی، اتصال شفت و کوپلینگ را گشاد کرده و باعث صدمه به خار و جاخار می‌شود.

• افزایش لرزش و ارتعاشات

 از بین رفتن تعادل کوپلینگ، ارتعاشات دستگاه را بالا برده و صداهای غیرعادی تولید می‌کند.

• انتقال مستقیم شوک به شفت و تجهیزات

 نبود واسط مناسب، تمام نیروی ضربه را به بلبرینگ‌ها، شفت الکتروموتور و گیربکس منتقل می‌کند.

• کاهش شدید عمر مفید مجموعه

 استهلاک زودهنگام کل خط تولید و توقف‌های ناخواسته، اولین نتیجه عدم دقت در انتخاب تجهیز است.

چه دستگاه‌هایی معمولا بار ضربه‌ای بیشتری دارند؟

در صنایع سنگین، برخی ماشین‌آلات به دلیل ماهیت کارکردی خود مدام با نوسانات شدید گشتاور سرکار دارند؛ اما شدت این شوک‌ها همیشه یکسان نیست و نمی‌توان صرفا بر اساس نام دستگاه درباره آن تصمیم‌گیری کرد. برای نمونه، شرایط کاری یک کوپلینگ سنگ شکن در دهانه ورود سنگ‌های گرانول با زمانی که سنگ‌های بزرگ و خردنشده وارد دستگاه می‌شوند، کاملا متفاوت است.

 بنابراین، ارزیابی شرایط واقعی عملیاتی مانند ظرفیت بارگیری، میزان چسبندگی مواد و فرکانس استارت، اولین گام برای انتخاب یک کوپلینگ بار سنگین مناسب است.

جدول زیر برخی از کاربردی‌ترین تجهیزاتی را که با بار ضربه‌ای بالا دست‌وپنجه نرم می‌کنند و دلایل نیاز آن‌ها به کوپلینگ برای شوک را نشان می‌دهد:

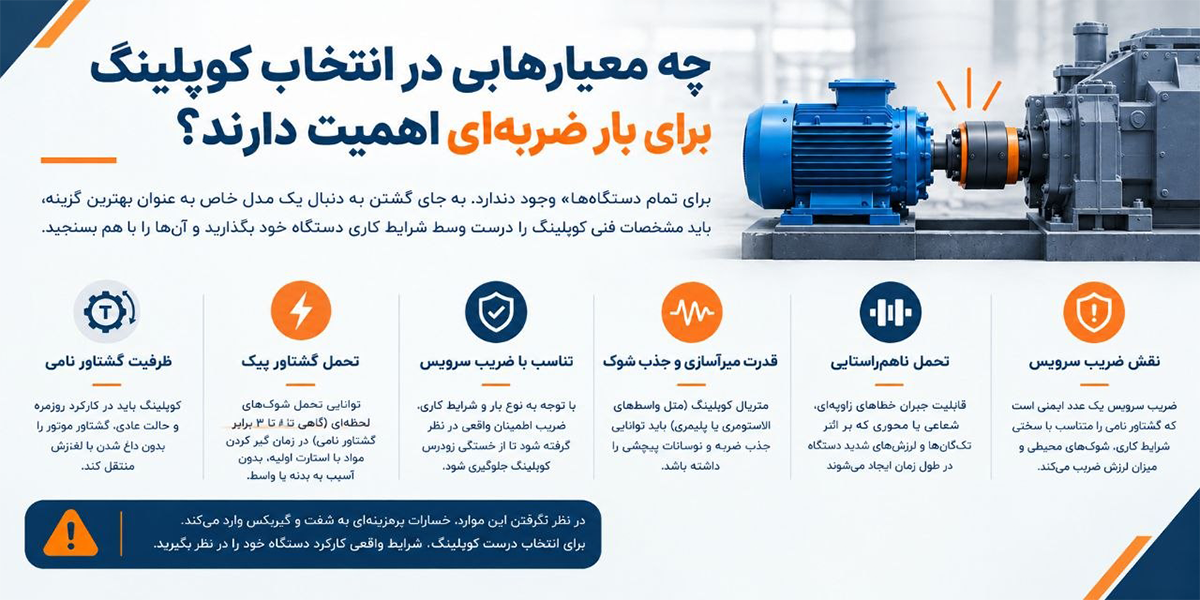

معیارهای کلیدی در انتخاب کوپلینگ برای شرایط سخت و پرشوک

در دنیای واقعی مهندسی، چیزی به نام «یک کوپلینگ جادویی برای تمام دستگاه‌ها» وجود ندارد. به جای گشتن به دنبال یک مدل خاص به عنوان بهترین گزینه، باید مشخصات فنی کوپلینگ را درست وسط شرایط کاری دستگاه خود بگذارید و آن‌ها را با هم بسنجید.

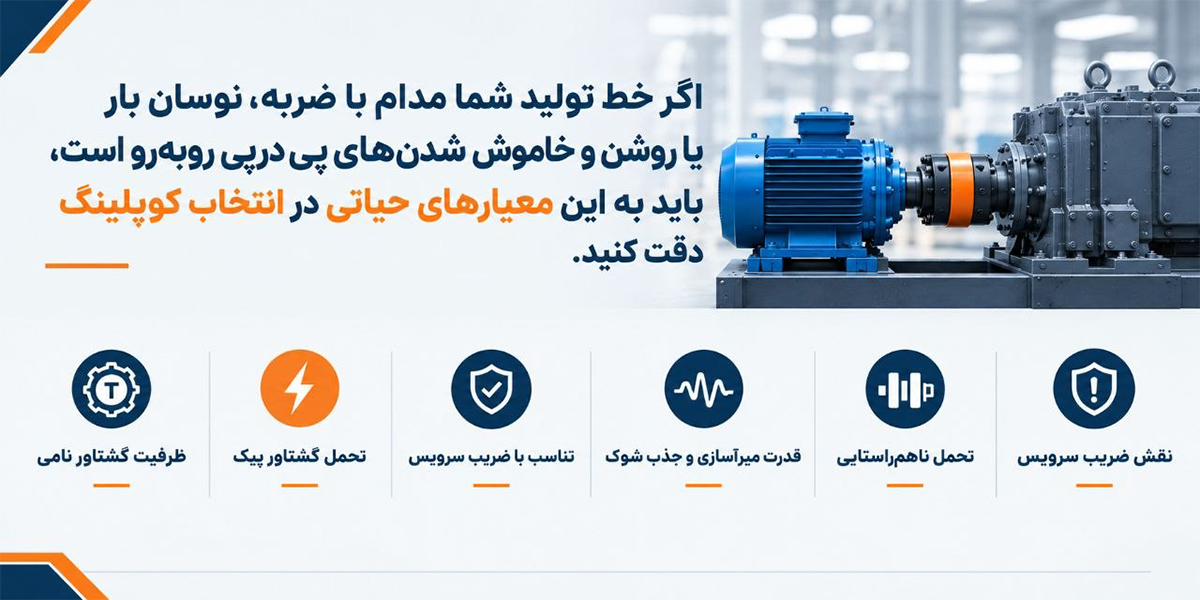

 اگر خط تولید شما مدام با ضربه، نوسان بار یا روشن و خاموش شدن‌های پیاپی روبه‌رو است، بررسی استانداردها در راهنمای انتخاب کوپلینگ نشان می‌دهد که باید این معیارهای حیاتی را زیر ذره‌بین قرار دهید:

• ظرفیت گشتاور نامی

کوپلینگ باید در کارکرد روزمره و حالت عادی، گشتاور موتور را بدون داغ شدن یا لغزش منتقل کند.

• تحمل گشتاور پیک

حیاتی‌ترین ویژگی یک کوپلینگ برای بار ضربه‌ای، توانایی تحمل شوک‌های لحظه‌ای (گاهی تا ۲ تا ۳ برابر گشتاور نامی) در زمان گیر کردن مواد یا استارت اولیه است، بدون آنکه بدنه فلزی یا واسط آن بشکند.

• تناسب با ضریب سرویس

لحاظ کردن ضریب اطمینان واقعی بر اساس نوع بار، تا کوپلینگ زیر فشارهای ناگهانی دچار خستگی زودرس نشود.

• قدرت میراسازی و جذب شوک

توانایی متریال کوپلینگ (مثل واسط‌های الاستومری یا پلیمری) در جذب ضربه و نوسانات پیچشی، تا این شوک‌ها به بلبرینگ‌های موتور و گیربکس آسیب نزنند.

• تحمل ناهم‌راستایی

قابلیت جبران خطاهای زاویه‌ای، شعاعی یا محوری که بر اثر تکان‌ها و لرزش‌های شدید دستگاه در طول زمان ایجاد می‌شوند.

نقش ضریب سرویس  در انتخاب کوپلینگ

اگر گشتاور نامی موتور را بدون هیچ ضریب اطمینانی ملاک خرید قرار دهید، کوپلینگ شما در اولین شوک کاری آسیب خواهد دید. ضریب سرویس در واقع یک عدد ضریب ایمنی است که گشتاور نامی دستگاه را متناسب با سختی شرایط کاری، شوک‌های محیطی و میزان لرزش ضرب می‌کند. این ضریب به شما کمک می‌کند تا گشتاور محاسباتی واقعی سیستم را به دست آورید و تجهیز درست را انتخاب کنید.

در تجهیزاتی که با ضربات ناگهانی یا روشن و خاموش شدن‌های پی‌درپی سروکار دارند، فشار وارده به محور بسیار بیشتر از زمان کارکرد یکنواخت است. به همین دلیل، برای تعیین دقیق یک کوپلینگ برای بار ضربه‌ای هرگز نباید به یک عدد ثابت و کلی برای همه دستگاه‌ها بسنده کرد.

جمع‌بندی

در انتخاب کوپلینگ برای تجهیزاتی که تحت فشارهای ناگهانی کار می‌کنند، تکیه بر گشتاور نامی موتور بزرگ‌ترین اشتباه مهندسی است. شرایط واقعی کارکرد، میزان گشتاور لحظه‌ای (پیک)، تعداد استارت و توقف در ساعت و انتخاب دقیق ضریب سرویس، متغیرهای اصلی تعیین‌کننده دوام سیستم شما هستند.

در نظر نگرفتن این موارد، خسارات پرهزینه‌ای به شفت و گیربکس وارد می‌کند. اگر به دنبال تجهیز مناسب برای خط تولید خود هستید، می‌توانید برای مشاهده انواع کوپلینگ صنعتی و بررسی مشخصات فنی مدل‌های مختلف اقدام کنید؛ اما به یاد داشته باشید که مهار دقیق شوک‌های مکانیکی، نیازمند ارزیابی کامل رفتار سیستم شماست تا مناسب‌ترین کوپلینگ برای بار ضربه‌ای انتخاب شود.

اگر کوپلینگ دستگاه شما در اثر استارت‌های سنگین یا بارهای ضربه‌ای مرتب آسیب می‌بیند، مشخصات موتور، دستگاه و مدل فعلی را برای کارشناسان رابط صنعت ارسال کنید تا شرایط کاری بررسی شود.
