آیا لرزش دستگاه از کوپلینگ است؟ ۷ نشانه برای تشخیص مشکل
وقتی موتور یا پمپ شروع به لرزیدن می‌کند، اولین سؤال این است که مشکل از کجاست؟ خیلی وقت‌ها کوپلینگ به‌عنوان عامل اصلی بررسی می‌شود، اما هر لرزشی به معنی خرابی آن نیست. لرزش کوپلینگ ممکن است به دلیل ناهم‌راستایی شفت‌ها، لقی اتصالات، نصب نادرست یا خرابی واسط ایجاد شود؛ در حالی که ایراد بلبرینگ، شفت، بالانس روتور یا حتی گیربکس هم میتواند لرزش مشابهی ایجاد کند.
از طرفی، ادامه کار با یک مجموعه لرزان میتواند به قطعاتی مثل بلبرینگ، آب‌بند، شفت و موتور فشار وارد کند. بنابراین قبل از اینکه سراغ تعویض کوپلینگ بروید، بهتر است نشانه‌ها را بررسی کنید تا علت لرزش کوپلینگ دقیق‌تر مشخص شود.

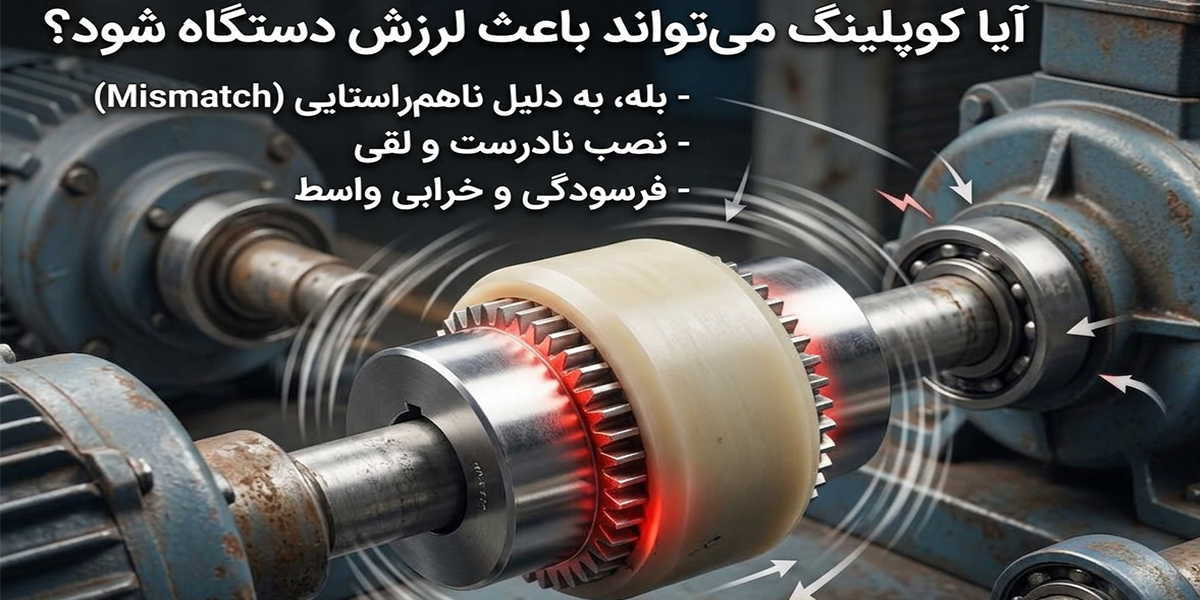

آیا کوپلینگ میتواند باعث لرزش دستگاه شود؟
بله، کوپلینگ میتواند یکی از عوامل لرزش دستگاه باشد؛ به‌خصوص زمانی که شفت‌ها درست در یک راستا قرار نگرفته باشند یا خود کوپلینگ دچار لقی و فرسودگی شده باشد. نصب نادرست، خرابی واسط، انتخاب مدل نامناسب و وارد شدن بار بیشتر از ظرفیت طراحی نیز میتواند لرزش کوپلینگ را ایجاد یا تشدید کند.
البته برای پیدا کردن علت لرزش کوپلینگ نباید فقط خود قطعه را بررسی کرد. ناهم‌راستایی کوپلینگ ممکن است باعث سایش نامنظم، فشار اضافی روی شفت و افزایش لرزش شود. از طرف دیگر، لرزش ایجادشده در بلبرینگ، موتور یا پمپ هم میتواند به کوپلینگ منتقل شود. اگر در کنار لرزش، نشانه‌هایی مثل سایش، پارگی واسط یا خرابی مکرر دیده می‌شود، بررسی دلایل خرابی کوپلینگ میتواند به پیدا کردن منشأ مشکل و جلوگیری از تکرار آن کمک کند. بنابراین بهتر است در کنار بررسی کوپلینگ، وضعیت شفت‌ها، اتصالات و سایر اجزای مجموعه نیز کنترل شود.

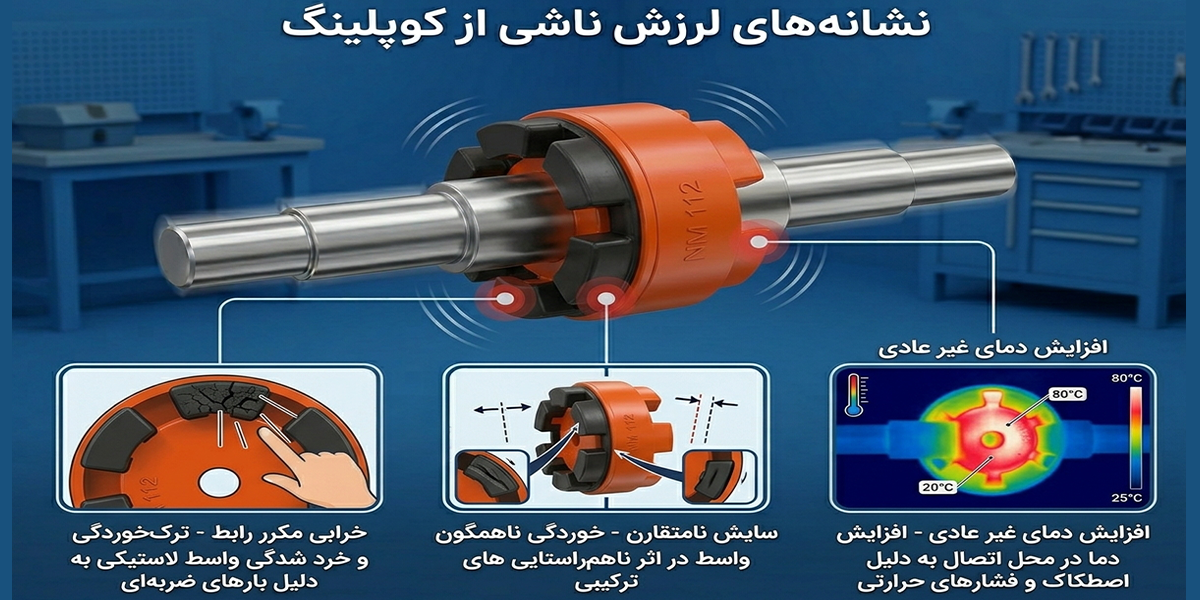

۷ نشانه برای تشخیص لرزش ناشی از کوپلینگ
هر لرزشی به معنی خرابی کوپلینگ نیست، اما بعضی نشانه‌ها می‌توانند احتمال وجود مشکل در این بخش را بیشتر کنند. زمان شروع لرزش، صدای دستگاه، وضعیت ظاهری کوپلینگ و تغییرات ایجادشده بعد از تعمیر یا تعویض، سرنخ‌های خوبی برای عیب‌یابی هستند.
افزایش لرزش بعد از تعویض یا نصب کوپلینگ
اگر دستگاه بعد از نصب یا تعویض کوپلینگ شروع به لرزش کرده یا لرزش آن بیشتر شده است، بهتر است ابتدا نحوه نصب و هم‌راستایی شفت‌ها بررسی شود. نصب نادرست، لقی یا قرار نگرفتن صحیح قطعات میتواند باعث لرزش کوپلینگ شود. ادامه کار در این وضعیت ممکن است فشار بیشتری به شفت و یاتاقان‌ها وارد کند.
لرزش همراه با صدای غیرعادی در محل اتصال
صدای تق‌تق، ضربه یا ساییدگی در نزدیکی محل اتصال میتواند همراه با لرزش، نشانه‌ای از وجود مشکل در کوپلینگ باشد. لقی، تماس نامناسب قطعات یا فرسودگی واسط از علت‌های احتمالی هستند. البته باید مطمئن شد صدا از خود کوپلینگ ایجاد شده و از بلبرینگ یا گیربکس به آن منتقل نمی‌شود.
سایش نامتقارن واسط کوپلینگ
اگر واسط کوپلینگ فقط از یک قسمت ساییده شده یا آثار فرسودگی در آن یکنواخت نیست، بهتر است هم‌راستایی شفت‌ها بررسی شود. ناهم‌راستایی کوپلینگ میتواند فشار نامتعادلی به واسط وارد کند و در طول زمان باعث سایش و افزایش لرزش شود. شکل و محل سایش میتواند سرنخ مهمی برای پیدا کردن علت لرزش کوپلینگ باشد.

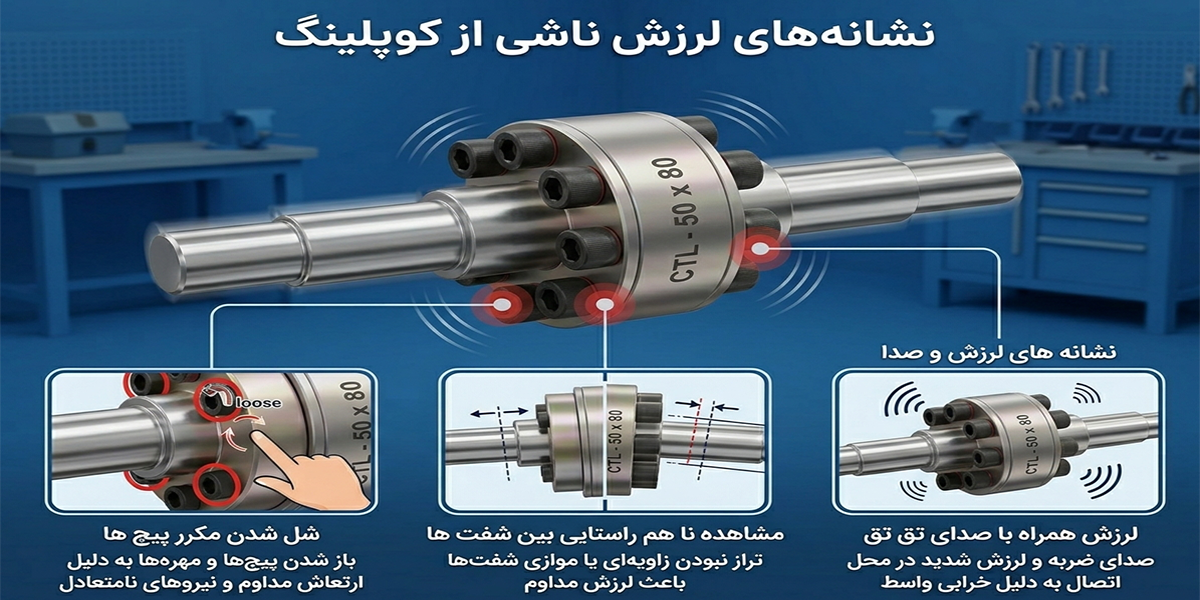

شل شدن مکرر پیچ‌ها و اتصالات
شل شدن دوباره پیچ‌ها بعد از سفت‌کردن، معمولا مشکلی نیست که بتوان با سفت‌کردن مکرر آن را نادیده گرفت. لرزش مداوم، نصب نامناسب یا بارگذاری غیرعادی میتواند باعث شل شدن اتصالات شود. در چنین شرایطی، علاوه بر پیچ‌ها، باید وضعیت اتصال کوپلینگ و هم‌راستایی شفت‌ها نیز کنترل شود.
افزایش دمای غیرعادی اطراف کوپلینگ یا یاتاقان‌ها
افزایش غیرعادی دما در اطراف کوپلینگ یا یاتاقان‌های نزدیک آن میتواند با اصطکاک یا بار اضافی ارتباط داشته باشد. ناهم‌راستایی و لرزش شفت نیز ممکن است هم‌زمان با افزایش دما دیده شوند. البته دمای بالا به‌تنهایی دلیل قطعی خرابی کوپلینگ نیست و باید سایر اجزای مجموعه هم بررسی شوند.
خرابی مکرر واسط یا قطعات انعطاف‌پذیر
اگر واسط مرتب پاره، ترک‌خورده یا فرسوده می‌شود، بهتر است به‌جای تعویض مداوم آن، علت اصلی خرابی پیدا شود. ناهم‌راستایی، بار بیش از ظرفیت یا شرایط کاری نامناسب میتواند عمر واسط را کاهش دهد. اگر این خرابی‌ها تکرار می‌شوند، قبل از تصمیم‌گیری درباره چه زمانی کوپلینگ را تعویض کنیم؟ باید مشخص شود مشکل از خود قطعه است یا عامل دیگری باعث خرابی زودهنگام آن می‌شود.
مشاهده ناهم‌راستایی بین شفت‌ها
قرار نگرفتن شفت‌ها در یک راستا میتواند بار اضافی به کوپلینگ وارد کند و باعث لرزش، سایش و خرابی زودهنگام شود. این ناهم‌راستایی ممکن است به‌صورت موازی یا زاویه‌ای باشد و تشخیص دقیق آن همیشه با نگاه‌کردن به مجموعه امکان‌پذیر نیست. در صورت مشاهده چنین نشانه‌ای، هم‌راستایی باید با روش و ابزار مناسب بررسی و اصلاح شود.
چه مشکلاتی با خرابی کوپلینگ اشتباه گرفته می‌شوند؟
هر لرزشی که در محل کوپلینگ احساس می‌شود، الزاما از خود کوپلینگ نیست. در مجموعه‌هایی مثل موتور و پمپ، ارتعاش میتواند از بلبرینگ، شفت، روتور، پایه موتور یا گیربکس شروع شود و به بخش‌های دیگر منتقل شود. بنابراین برای پیدا کردن علت لرزش کوپلینگ باید علائم کل مجموعه را در کنار هم بررسی کرد.
| مشکل احتمالی | نشانه‌هایی که ممکن است دیده شود | دلیل اشتباه با مشکل کوپلینگ |
| خرابی بلبرینگ | افزایش لرزش، صدای غیرعادی و گاهی افزایش دما | ارتعاش بلبرینگ میتواند از طریق شفت به کوپلینگ منتقل شود. |
| عدم بالانس روتور | لرزش محسوس در سرعت کاری و افزایش ارتعاش با بالا رفتن دور | لرزش روتور در کل مجموعه منتقل می‌شود و ممکن است در محل کوپلینگ هم احساس شود. |
| شل بودن پایه موتور | حرکت یا لرزش پایه و ناپایداری مجموعه | پایه نامناسب میتواند هم‌راستایی شفت‌ها را تغییر دهد و علائمی شبیه ناهم‌راستایی کوپلینگ ایجاد کند. |
| مشکل در شفت | لرزش، سایش نامنظم یا چرخش غیرعادی | تاب‌دار بودن یا آسیب شفت میتواند باعث لرزش و فشار نامناسب روی کوپلینگ شود. |
| کاویتاسیون پمپ | صدای غیرعادی، لرزش و کاهش عملکرد پمپ | کاویتاسیون باعث ایجاد ارتعاش در مجموعه پمپ می‌شود و ممکن است با لرزش موتور و پمپ یا مشکل کوپلینگ اشتباه شود. |
| ایراد گیربکس | صدای غیرعادی، لرزش و گاهی افزایش دما | ارتعاش ایجادشده در چرخ‌دنده‌ها و شفت گیربکس میتواند به کوپلینگ منتقل شود. |

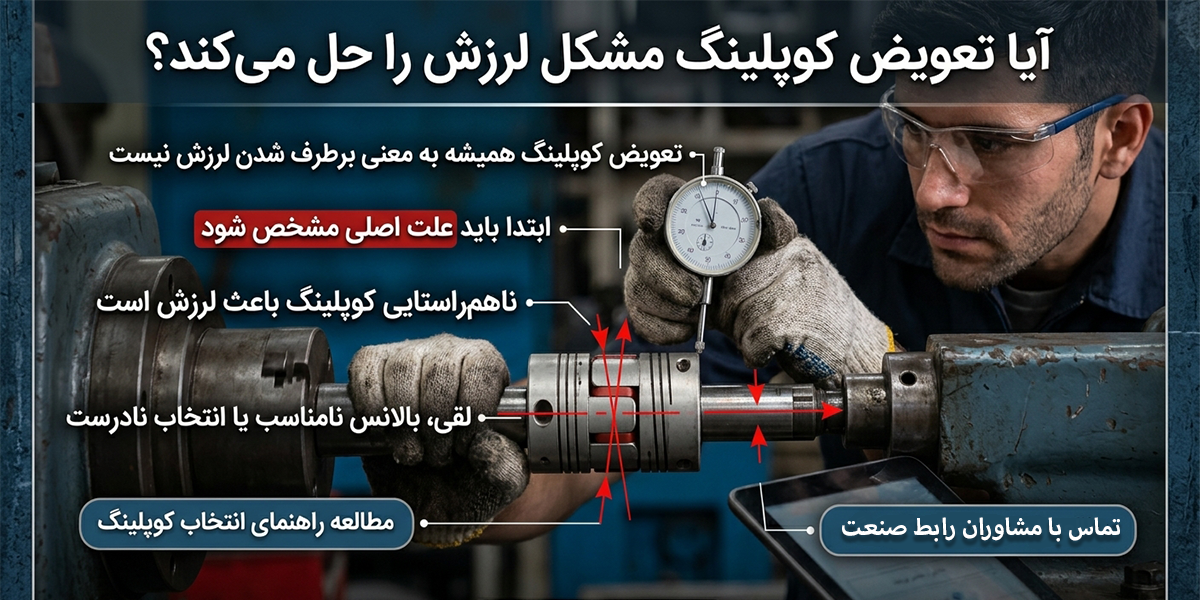

آیا تعویض کوپلینگ مشکل لرزش را حل می‌کند؟
تعویض کوپلینگ همیشه به معنی برطرف شدن لرزش کوپلینگ نیست؛ ابتدا باید علت اصلی مشکل مشخص شود. اگر ناهم‌راستایی کوپلینگ باعث لرزش باشد، حتی یک کوپلینگ جدید هم پس از مدتی دچار سایش و خرابی می‌شود. همین موضوع درباره لقی، بالانس نامناسب یا انتخاب نادرست قطعه نیز صدق می‌کند.
بنابراین در کنار عیب‌یابی کوپلینگ، باید تناسب قطعه با شرایط کاری دستگاه هم بررسی شود؛ برای این کار، مطالعه راهنمای انتخاب کوپلینگ مناسب میتواند دید بهتری برای انتخاب مدل صحیح ایجاد کند.
جمع‌بندی
لرزش کوپلینگ میتواند نشانه‌ای از وجود مشکل در این بخش باشد، اما برای تشخیص دقیق نباید فقط خود کوپلینگ را بررسی کرد. ناهم‌راستایی شفت‌ها، نصب نادرست، لقی، سایش واسط و حتی انتخاب نامناسب قطعه می‌توانند باعث لرزش شفت و افزایش ارتعاش مجموعه شوند.
از طرف دیگر، خرابی بلبرینگ، عدم بالانس روتور، ایراد موتور یا گیربکس نیز علائمی مشابه ایجاد می‌کند. بنابراین در عیب‌یابی کوپلینگ باید وضعیت تمام اجزای درگیر در انتقال نیرو بررسی شود. انتخاب قطعه متناسب با شرایط کاری هم اهمیت دارد و آشنایی با انواع کوپلینگ صنعتی میتواند در انتخاب گزینه مناسب کمک‌کننده باشد.
اگر کوپلینگ دستگاه شما دچار لرزش، سایش یا خرابی مکرر شده است، تصویر قطعه و مشخصات موتور و دستگاه را برای کارشناسان رابطه صنعت ارسال کنید تا وضعیت کوپلینگ و تناسب مدل فعلی بررسی شود.
