دور موتور چه تأثیری در انتخاب کوپلینگ دارد؟

اگر در حال تجهیز یا تعمیر یک خط صنعتی هستید، احتمالا اولین عددی که برای خرید کوپلینگ سراغش می‌روید میزان گشتاور است. اما تکیه بر گشتاور به تنهایی، یکی از خطرناک‌ترین مسیرها در انتخاب کوپلینگ بر اساس دور موتور محسوب می‌شود.

تصور کنید قطعه‌ای خریده‌اید که توانایی تحمل گشتاور سیستم شما را دارد، اما به محض قرارگیری در سرعت‌های بالا دچار ارتعاش، سایش شدید یا حتی شکست ناگهانی می‌شود. علت ساده است؛ هر کوپلینگ یک حد آستانه برای سرعت چرخش  دارد. اگر سرعت کاری دستگاه از این حد مجاز فراتر برود، بهترین کوپلینگ‌ها هم شکست می‌خورند.

RPM  در انتخاب کوپلینگ چه اهمیتی دارد؟

سرعت چرخش یا RPM (تعداد دور در دقیقه)، نشان‌دهنده سرعت دوران شفت متصل به موتور است. در فرایند انتخاب کوپلینگ بر اساس دور موتور، نادیده گرفتن این شاخص باعث می‌شود نیروهای دینامیکی مخربی به قطعه وارد شود؛ چراکه افزایش سرعت چرخش، فشارهای مکانیکی روی کوپلینگ را به‌صورت نمایی بالا می‌برد.

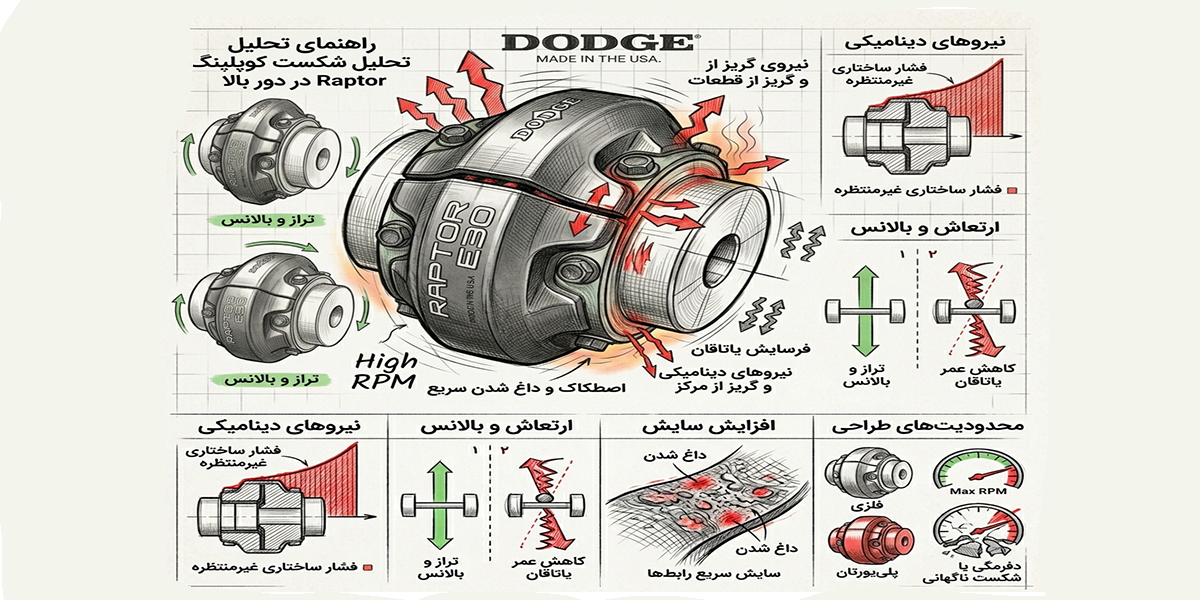

حتی اگر پس از محاسبه گشتاور کوپلینگ مطمئن شدید که قطعه توان انتقال نیرو را دارد، باز هم نباید از دور مجاز کوپلینگ فراتر بروید. افزایش RPM به دلایل زیر مستقیما بر عملکرد قطعه تأثیر می‌گذارد:

• نیروهای دینامیکی و گریز از مرکز: با بالا رفتن سرعت، نیروی گریز از مرکز قطعات افزایش یافته و فشار ساختاری غیرمنتظره‌ای به بدنه و رابط‌های انعطاف‌پذیر وارد می‌کند.
• ارتعاش و بالانس: کوچک‌ترین عدم تقارن یا عدم بالانس در دورهای بالا به لرزش‌های شدید تبدیل شده و عمر یاتاقان‌ها و شفت را کاهش می‌دهد.
• افزایش سایش و استهلاک: سرعت بالا، اصطکاک داخلی قطعات مجاور را چند برابر کرده و منجر به داغ شدن و سایش سریع‌تر رابط‌ها می‌شود.
• محدودیت‌های طراحی: جنس ساختار کوپلینگ (فلزی، لاستیکی یا پلی‌یورتان) بازه سرعتی مشخصی دارد و خارج از آن دچار دفرمگی یا شکست ناگهانی می‌شود.

حداکثر دور مجاز کوپلینگ چیست؟

حداکثر دور مجاز، سقف سرعتی است که یک قطعه می‌تواند بدون لرزش مخرب، خطر ایمنی یا آسیب ساختاری کار کند. در فرآیند انتخاب کوپلینگ بر اساس دور موتور، این پارامتر محدوده ایمن عملکرد قطعه را مشخص می‌کند. برای مثال، نیازمندی‌های یک کوپلینگ مناسب دور بالا با یک قطعه سنگین صنعتی که در دورهای پایین کار می‌کند، کاملا متفاوت است.

عواملی مثل جنس قطعه (لاستیک، پلی‌یورتان، آلومینیوم یا فولاد)، سایز، نحوه طراحی و میزان بالانس دینامیکی، مستقیما روی این سقف سرعتی تأثیر می‌گذارند. به همین دلیل هیچ عدد ثابت یا فرمول کلی برای تعیین دور مجاز همه تجهیزات وجود ندارد.

تنها مرجع معتبر برای یک انتخاب کوپلینگ درست، کاتالوگ رسمی سازنده همان مدل و سایز مشخص است. برای بررسی دقیق‌تر کلیه معیارهای فنی پیش از خرید، پیشنهاد می‌کنیم راهنمای انتخاب کوپلینگ را مطالعه کنید.

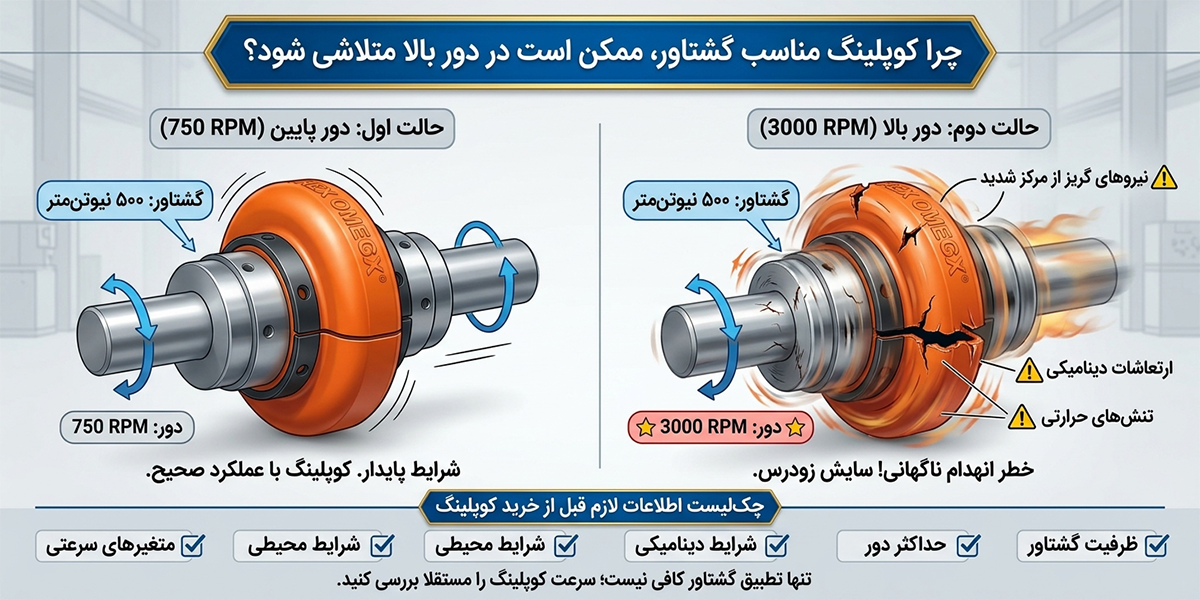

چرا کوپلینگ مناسب گشتاور، ممکن است در دور بالا متلاشی شود؟

مفهوم گشتاور نشان‌دهنده میزان نیروی چرخشی است، اما به هیچ وجه فشار حاصل از سرعت دوران را نشان نمی‌دهد. دو سیستم صنعتی متفاوت را تصور کنید که هر دو به گشتاور یکسان ۵۰۰ نیوتن‌متر نیاز دارند؛ اما دستگاه اول با دور 750 RPM و دستگاه دوم با دور 3000 RPM کار می‌کند. از نظر انتقال نیرو، هر دو دستگاه یکسان به نظر می‌رسند، اما شرایط دینامیکی آن‌ها کاملا متفاوت است.

کوپلینگی که برای سرعت 750 RPM به خوبی عمل می‌کند، در دور 3000 RPM تحت تأثیر شدید نیروهای گریز از مرکز، ارتعاشات دینامیکی و تنش‌های حرارتی قرار می‌گیرد. اگر در این سناریو به حداکثر دور کوپلینگ توجه نشود، قطعه حتی با وجود تحمل گشتاور، دچار انهدام ناگهانی یا سایش زودرس خواهد شد.

به همین دلیل در فرایند انتخاب کوپلینگ بر اساس دور موتور، تطبیق دادن ظرفیت گشتاور به تنهایی کافی نیست و سرعت کوپلینگ باید مستقلا بررسی شود. پیش از ثبت سفارش پیشنهاد می‌کنیم چک‌لیست اطلاعات لازم قبل از خرید کوپلینگ را بررسی کنید تا تمامی متغیرهای سرعتی و محیطی سیستم را با مشخصات فنی قطعه منطبق سازید.

در دورهای بالا چه مواردی اهمیت بیشتری پیدا می‌کنند؟

هنگام کار در سرعت‌های بالا، تغییر رفتارهای مکانیکی تجهیزات باعث می‌شود کوچک‌ترین خطای نصب یا عدم تقارن به ارتعاشات مخرب و آسیب به قطعات تبدیل شود. به همین دلیل در فرایند انتخاب کوپلینگ بر اساس دور موتور، نادیده گرفتن استانداردهای دینامیکی مستقیما سلامت تجهیز را به خطر می‌اندازد. جدول زیر پارامترهای حیاتی، تأثیر آن‌ها در دور بالا و راهکارهای پیشگیری از آسیب را نشان می‌دهد:

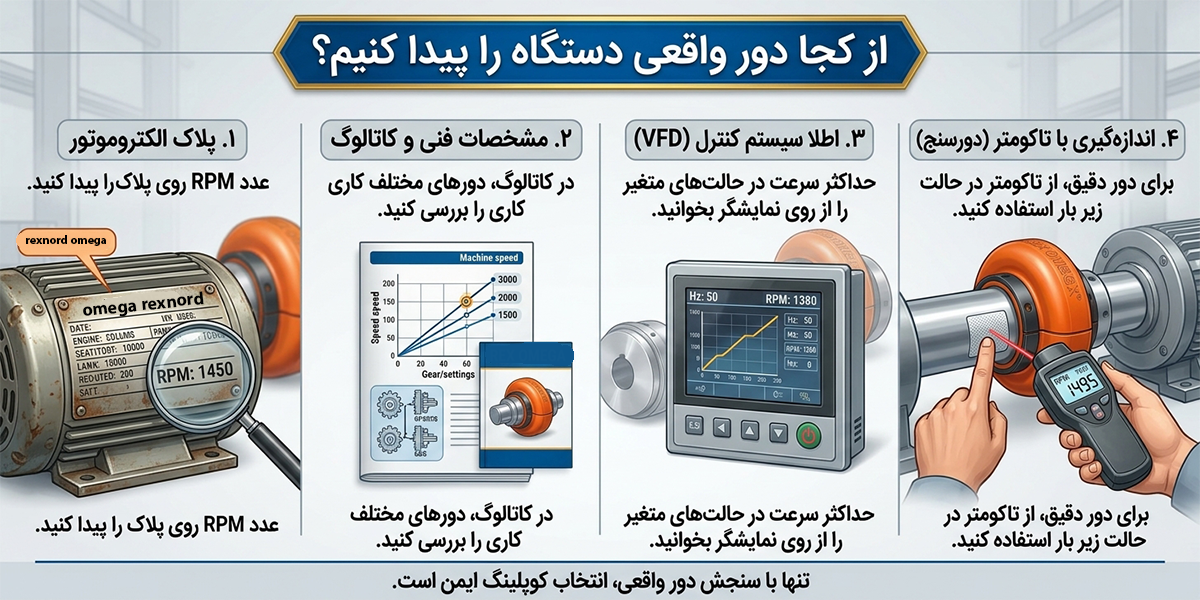

از کجا دور واقعی دستگاه را پیدا کنیم؟

برای انجام یک انتخاب کوپلینگ بر اساس دور موتور به‌صورت دقیق و مطمئن، ابتدا باید سرعت واقعی سر شفتی را که قطعه روی آن سوار می‌شود محاسبه کنید. اشتباه گرفتن دور نامی موتور با سرعت واقعی شفت خروجی، یکی از دلایل اصلی انهدام قطعات در سرعت‌های بالا است.

روش‌های متداول برای استخراج و سنجش دور واقعی دستگاه عبارت‌اند از:

• پلاک الکتروموتور

روی پلاک فلزی موتور، عددی با واحد RPM درج شده که نشان‌دهنده سرعت نامی موتور در فرکانس نامی است. این عدد ساده‌ترین مرجع برای شناسایی دور پایه خروجی موتور محسوب می‌شود.

• مشخصات فنی و کاتالوگ دستگاه

در دفترچه راهنمای تجهیزات صنعتی، کلیه پارامترهای سرعتی در حالت‌های مختلف کاری ثبت شده است. بررسی این اسناد به شما کمک می‌کند تا سرعت کوپلینگ مطلوب را بر اساس شرایط استاندارد طراحی تعیین کنید.

• اطلاعات سیستم کنترل یا اینورتر (VFD)

در سیستم‌های متغیر، سرعت موتور بر اساس فرکانس خروجی اینورتر تغییر می‌کند. با بررسی پارامترهای نمایشگر VFD می‌توانید حداکثر سرعت کاری دستگاه در بازه‌های مختلف را استخراج کنید.

• اندازه‌گیری با ابزار تاکومتر (دور سنج)

در صورت عدم وجود پلاک یا تغییر در ساختار دستگاه، استفاده از دورسنج نوری یا تماسی بهترین راهکار میدانی است. این روش دقیق‌ترین میزان حداکثر دور کوپلینگ مورد نیاز را در حالت زیر بار به شما نشان می‌دهد.

جمع‌بندی

در فرایند انتخاب کوپلینگ بر اساس دور موتور، ارزیابی هم‌زمان میزان گشتاور و سرعت چرخش (RPM) یک الزام مهندسی است. مناسب بودن قطعه از نظر ظرفیت انتقال نیرو، هرگز به معنای ایمن بودن آن برای سرعت دستگاه نیست.

نادیده گرفتن دور مجاز کوپلینگ و اتکا به محاسبات گشتاور، قطعه را در معرض ارتعاش، سایش شدید و شکست ناگهانی قرار می‌دهد. توصیه می‌شود پیش از خرید، مشخصات فنی انواع کوپلینگ صنعتی را بررسی کرده و سرعت کوپلینگ را با حداکثر دور کوپلینگ مندرج در کاتالوگ سازنده تطبیق دهید تا از عملکرد بی‌نقص سیستم متحرک مطمئن شوید.

اگر توان و دور دستگاه را دارید اما در انتخاب کوپلینگ مناسب دور بالا مطمئن نیستید، مشخصات موتور، گیربکس و محل نصب را برای کارشناسان رابطه صنعت ارسال کنید.
