برای خرید کوپلینگ، قطر شفت را چگونه اندازه بگیریم؟
وقتی فروشنده کوپلینگ از شما قطر شفت را می‌خواهد، شاید فکر کنید همین یک عدد برای سفارش کافی است؛ اما دقیقا همین‌جا بیشتر اشتباهات شکل می‌گیرد. اندازه گیری قطر شفت کوپلینگ به‌تنهایی نمی‌تواند انتخاب درست را تضمین کند، چون کوپلینگ نه روی یک شفت، بلکه بین دو شفت مستقل نصب می‌شود.
اگر مشخصات هر دو شفت و فضای واقعی محل نصب به‌درستی ثبت نشود، ممکن است کوپلینگ انتخاب‌شده با ابعاد و شرایط دستگاه شما مطابقت نداشته باشد. به همین دلیل، پیش از خرید باید بدانید دقیقا چه اندازه‌هایی را ثبت کنید و برای انتخاب سایز شفت کوپلینگ از کجا شروع کنید.

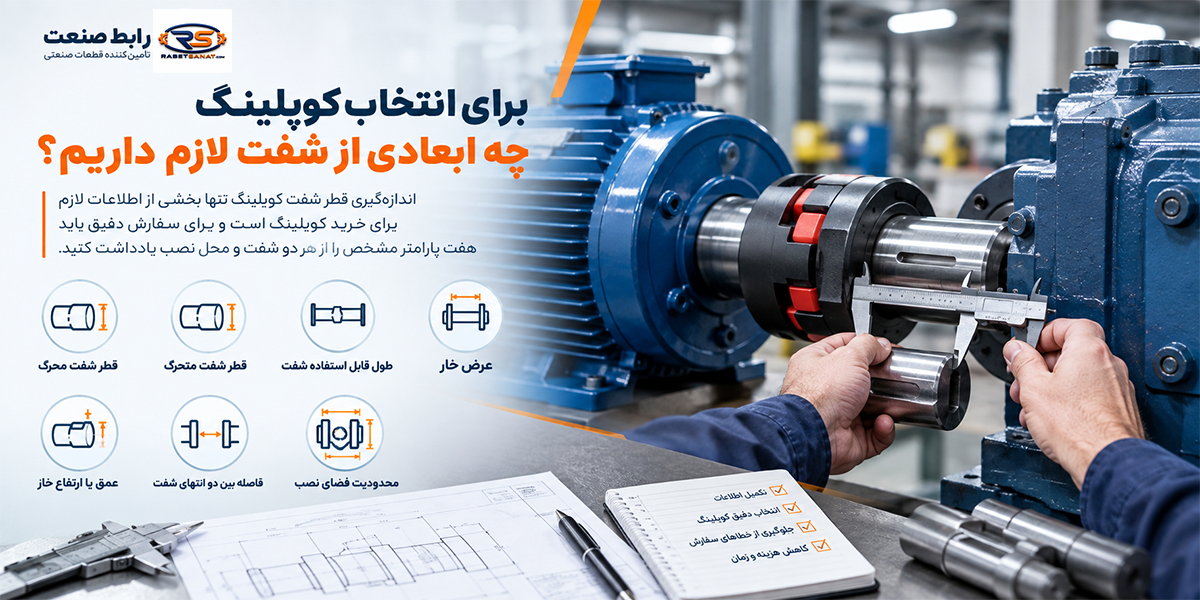

برای انتخاب کوپلینگ چه ابعادی از شفت لازم داریم؟
اندازه گیری قطر شفت کوپلینگ تنها بخشی از اطلاعات لازم برای خرید کوپلینگ است و برای سفارش دقیق باید هفت پارامتر مشخص را از هر دو شفت و محل نصب یادداشت کنید.
پیش از تماس با فروشنده، این موارد را به‌ترتیب زیر بررسی و ثبت کنید:
- قطر شفت محرک
قطر شفت متصل به موتور یا منبع قدرت، مبنای اصلی برای تعیین سایز شفت کوپلینگ در طرف محرک است. این اندازه باید دقیقا از بدنه شفت و نه از کاتالوگ موتور برداشته شود.
- قطر شفت متحرک
شفت سمت گیربکس، پمپ یا تجهیز نیز باید جداگانه اندازه‌گیری شود، حتی اگر با شفت محرک هم‌خانواده به نظر برسد. تفاوت این قطر با طرف مقابل، مستقیما روی انتخاب مدل کوپلینگ اثر می‌گذارد.
- طول قابل استفاده شفت
طول بخشی از شفت که کوپلینگ روی آن قرار می‌گیرد، تعیین‌کننده میزان درگیری و پایداری اتصال است. طول ناکافی می‌تواند باعث لق شدن یا لغزش کوپلینگ در حین کار شود.
- عرض خار
عرض خار شفت باید با شیار داخلی کوپلینگ کاملا تطبیق داشته باشد تا انتقال گشتاور بدون لقی انجام شود. این اندازه معمولا با کولیس و از وسط شیار خار برداشته می‌شود.
- عمق یا ارتفاع خار
عمق خار، فاصله بین کف شیار تا سطح بیرونی شفت را نشان می‌دهد و در تعیین ابعاد کوپلینگ نقش مستقیم دارد. نادیده گرفتن این عدد یکی از دلایل رایج ناهم‌خوانی قطعه است.
- فاصله بین دو انتهای شفت
فاصله واقعی بین نوک دو شفت، طول مجموعه کوپلینگ قابل نصب را مشخص می‌کند. این فاصله باید در وضعیت واقعی نصب و نه بر اساس نقشه اولیه اندازه‌گیری شود.
- محدودیت فضای نصب
فضای اطراف محل اتصال، شامل ارتفاع و عرض قابل دسترس، تعیین می‌کند که چه قطری از کوپلینگ عملا قابل نصب است. بررسی این محدودیت پیش از سفارش، از بازگشت قطعه به دلیل عدم جا‌شدن جلوگیری می‌کند.
قطر شفت را با چه ابزاری اندازه بگیریم؟
برای اندازه گیری قطر شفت کوپلینگ، ابزار اندازه‌گیری دقیق نقش تعیین‌کننده‌ای دارد و انتخاب آن به سطح دقت موردنیاز پروژه بستگی دارد. کولیس برای بیشتر کاربردهای صنعتی دقت کافی را فراهم می‌کند، در حالی که میکرومتر برای تلرانس‌های بسیار دقیق‌تر توصیه می‌شود.
اندازه‌گیری با خط‌کش، به دلیل خطای بالا، برای تعیین سایز شفت کوپلینگ روش قابل‌اعتمادی محسوب نمی‌شود. یک اختلاف چند دهم میلی‌متری، که با خط‌کش به‌سادگی نادیده گرفته می‌شود، می‌تواند باعث نامناسب بودن کوپلینگ شود.

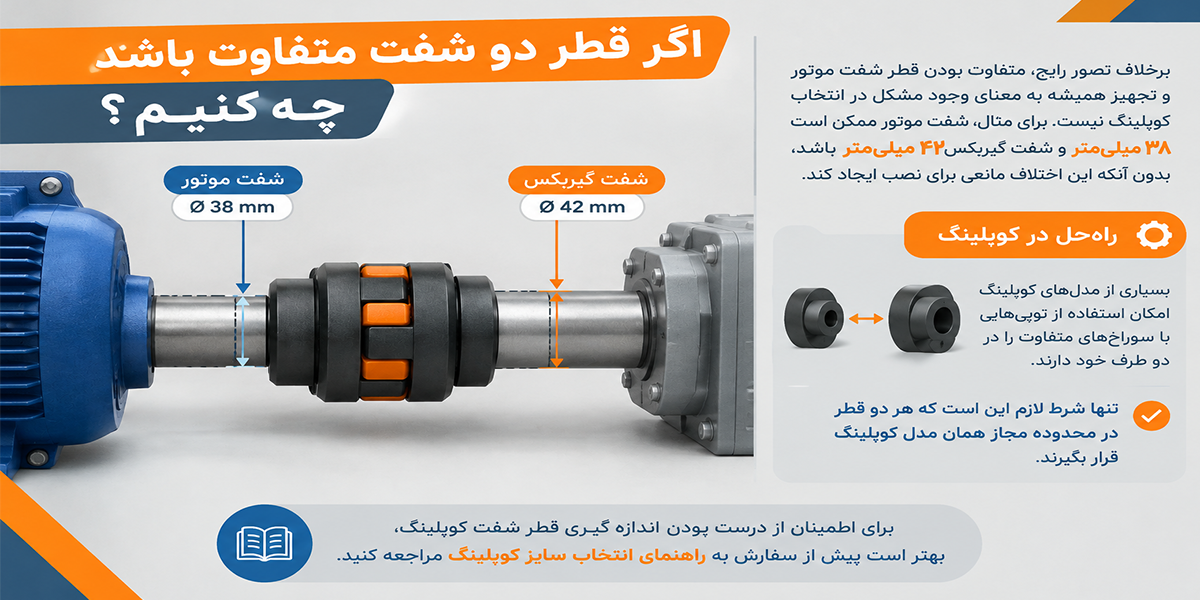

اگر قطر دو شفت متفاوت باشد چه کنیم؟
برخلاف تصور رایج، متفاوت بودن قطر شفت موتور و تجهیز همیشه به معنای وجود مشکل در انتخاب کوپلینگ نیست. برای مثال، شفت موتور ممکن است ۳۸ میلی‌متر و شفت گیربکس ۴۲ میلی‌متر باشد، بدون آنکه این اختلاف مانعی برای نصب ایجاد کند.
بسیاری از مدل‌های کوپلینگ امکان استفاده از توپی‌هایی با سوراخ‌های متفاوت را در دو طرف خود دارند. تنها شرط لازم این است که هر دو قطر در محدوده مجاز همان مدل کوپلینگ قرار بگیرند. برای اطمینان از درست بودن اندازه گیری قطر شفت کوپلینگ، بهتر است پیش از سفارش به راهنمای انتخاب سایز کوپلینگ مراجعه کنید.
چرا فقط قطر شفت برای انتخاب کوپلینگ کافی نیست؟
اندازه گیری قطر شفت کوپلینگ به‌تنهایی کافی نیست، چون در بسیاری از شفت‌ها انتقال گشتاور از طریق خار انجام می‌شود، نه فقط تماس سطحی شفت با توپی کوپلینگ. اگر ابعاد خار به‌درستی ثبت نشود، حتی با قطر صحیح شفت، احتمال لقی یا عدم تطابق قطعه همچنان وجود دارد. برای جلوگیری از این مشکل، چهار مورد زیر باید همراه با قطر شفت اندازه‌گیری و ثبت شوند:
- عرض خار: فاصله بین دو دیواره شیار خار، که باید دقیقا با شیار توپی کوپلینگ هم‌اندازه باشد.
- ارتفاع یا عمق خار: فاصله عمودی بین کف شیار تا سطح بیرونی شفت، که در تعیین ابعاد نهایی نقش مستقیم دارد.
- طول خار: بخشی از طول شفت که شیار خار در آن قرار گرفته و باید با محل درگیری کوپلینگ هم‌پوشانی داشته باشد.
- وضعیت محل خار: موقعیت خار نسبت به انتهای شفت و سایر اجزا، که در برخی طراحی‌ها روی امکان نصب صحیح تأثیر می‌گذارد.

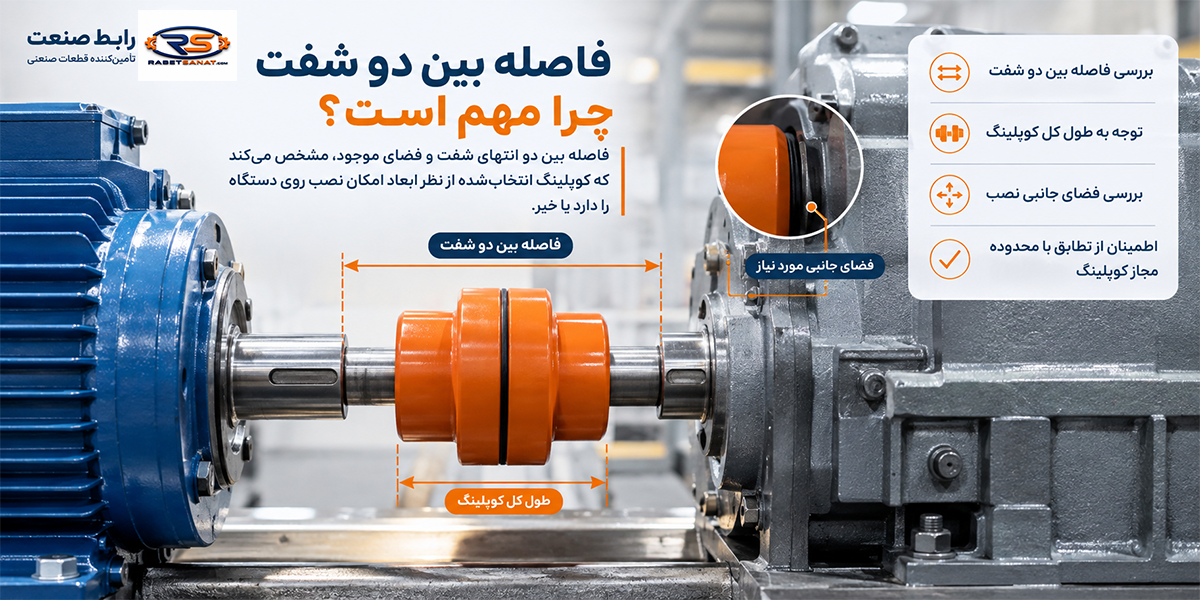

فاصله بین دو شفت چرا مهم است؟
اندازه گیری قطر شفت کوپلینگ به‌تنهایی برای انتخاب مدل مناسب کافی نیست. فاصله بین دو انتهای شفت و طول فضای موجود، مشخص می‌کند که کوپلینگ انتخاب‌شده از نظر ابعاد امکان نصب روی دستگاه را دارد یا خیر. اگر این فاصله با محدوده مجاز کوپلینگ مطابقت نداشته باشد، ممکن است قطعه از نظر ابعادی با محل نصب سازگار نباشد.
علاوه بر فاصله بین دو شفت، باید فضای اطراف محل نصب نیز بررسی شود. بعضی مدل‌های کوپلینگ هنگام نصب، باز کردن یا انجام تعمیرات به فضای جانبی بیشتری نیاز دارند. بنابراین بهتر است تمام این ابعاد پیش از ثبت سفارش و پرداخت فاکتور بررسی شوند.

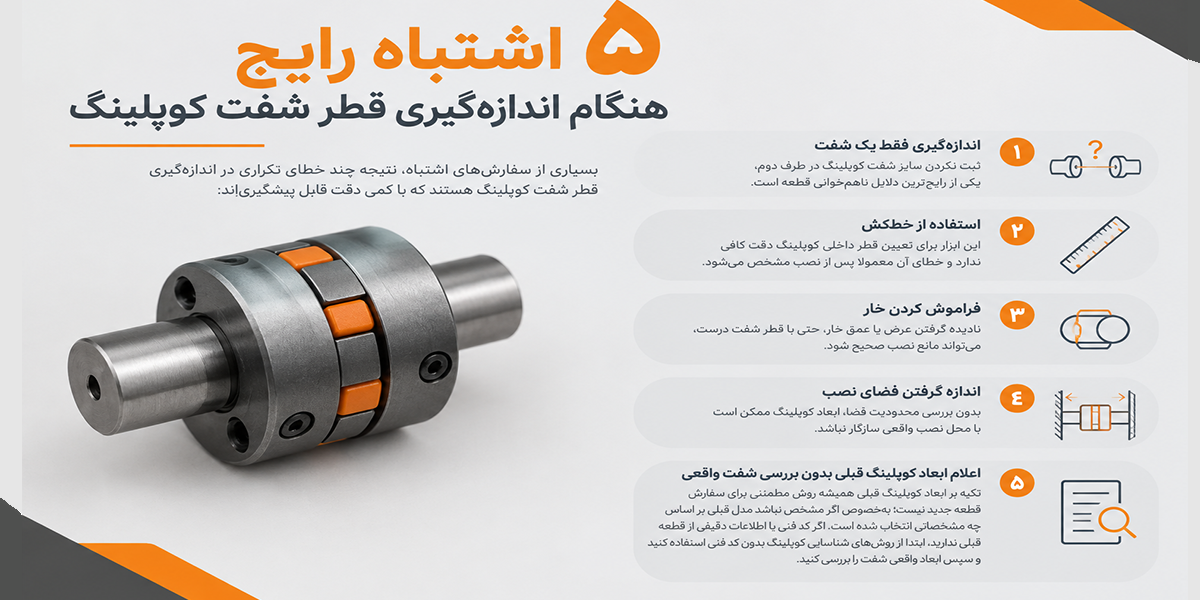

۵ اشتباه رایج هنگام اندازه‌گیری قطر شفت کوپلینگ
بسیاری از سفارش‌های اشتباه، نتیجه چند خطای تکراری در اندازه گیری قطر شفت کوپلینگ هستند که با کمی دقت قابل پیشگیری‌اند:
- اندازه‌گیری فقط یک شفت
ثبت نکردن سایز شفت کوپلینگ در طرف دوم، یکی از رایج‌ترین دلایل ناهم‌خوانی قطعه است.
- استفاده از خط‌کش
این ابزار برای تعیین قطر داخلی کوپلینگ دقت کافی ندارد و خطای آن معمولا پس از نصب مشخص می‌شود.
- فراموش کردن خار
نادیده گرفتن عرض یا عمق خار، حتی با قطر شفت درست، می‌تواند مانع نصب صحیح شود.
- اندازه نگرفتن فضای نصب
بدون بررسی محدودیت فضا، ابعاد کوپلینگ ممکن است با محل نصب واقعی سازگار نباشد.
- اعلام ابعاد کوپلینگ قبلی بدون بررسی شفت واقعی
تکیه بر ابعاد کوپلینگ قبلی همیشه روش مطمئنی برای سفارش قطعه جدید نیست؛ به‌خصوص اگر مشخص نباشد مدل قبلی بر اساس چه مشخصاتی انتخاب شده است. اگر کد فنی یا اطلاعات دقیقی از قطعه قبلی ندارید، ابتدا از روش‌های شناسایی کوپلینگ بدون کد فنی برای تعیین مدل و مشخصات آن استفاده کنید و سپس ابعاد واقعی شفت را بررسی کنید.
چک‌لیست ابعاد قبل از سفارش کوپلینگ
پیش از تماس با فروشنده، نتیجه اندازه گیری قطر شفت کوپلینگ و سایر پارامترهای زیر را در همین جدول یادداشت کنید. این چک‌لیست را می‌توانید عینا برای کارشناس فروش هم ارسال کنید.
| نحوه اندازه‌گیری | شفت دوم | شفت اول | مشخصه |
| با کولیس، از وسط بخش صاف شفت | mm | mm | قطر شفت |
| از انتهای شفت تا محل شروع تغییر قطر یا مانع | mm | mm | طول قابل نصب |
| با کولیس، بین دو دیواره شیار | mm | mm | عرض خار |
| عمق + طول شیار خار | مشخصات شیار خار |
علاوه بر جدول بالا، این سه مورد را هم جداگانه ثبت کنید:
- فاصله بین دو شفت: …
- حداکثر قطر قابل نصب کوپلینگ: …
- حداکثر طول فضای نصب: …
با تکمیل این چک‌لیست، تصویر کاملی از ابعاد کوپلینگ موردنیاز در اختیار خواهید داشت و دیگر نیازی به حدس زدن یا ارجاع به قطعه قدیمی نیست.

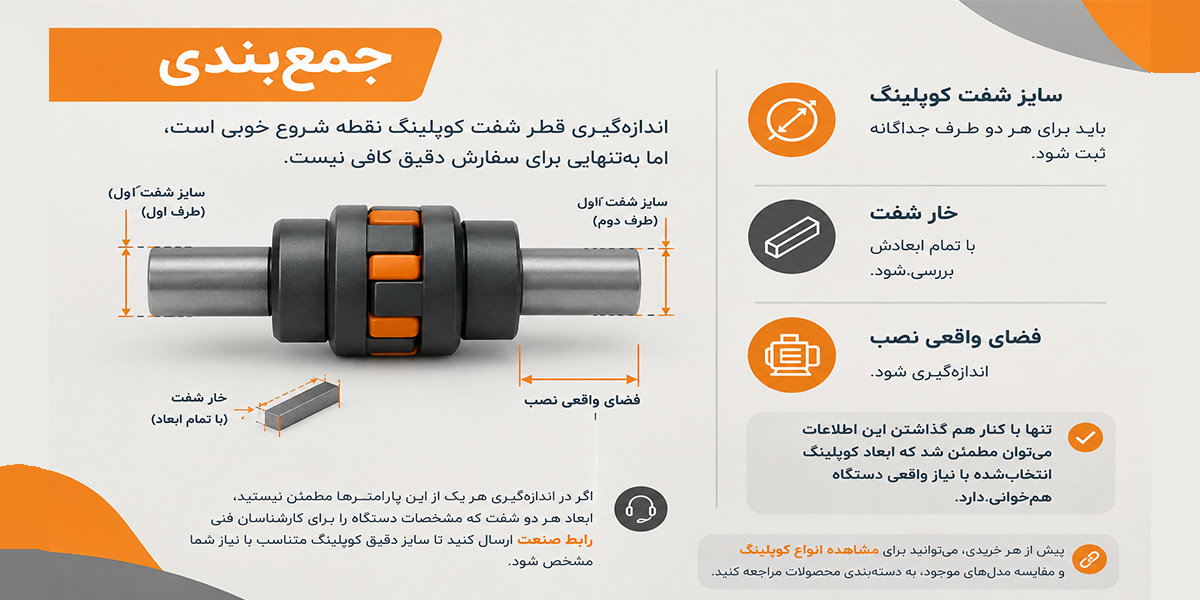

جمع‌بندی
اندازه گیری قطر شفت کوپلینگ نقطه شروع خوبی است، اما به‌تنهایی برای سفارش دقیق کافی نیست. سایز شفت کوپلینگ باید برای هر دو طرف جداگانه ثبت شود، خار شفت با تمام ابعادش بررسی شود و فضای واقعی نصب هم اندازه‌گیری شود.
تنها با کنار هم گذاشتن این اطلاعات است که می‌توان مطمئن شد ابعاد کوپلینگ انتخاب‌شده با نیاز واقعی دستگاه هم‌خوانی دارد. پیش از هر خریدی، می‌توانید برای مشاهده انواع کوپلینگ و مقایسه مدل‌های موجود، به دسته‌بندی محصولات مراجعه کنید.
اگر در اندازه‌گیری هر یک از این پارامترها مطمئن نیستید، ابعاد هر دو شفت و مشخصات دستگاه را برای کارشناسان فنی رابط صنعت ارسال کنید تا سایز دقیق کوپلینگ متناسب با نیاز شما را مشخص کنند.
